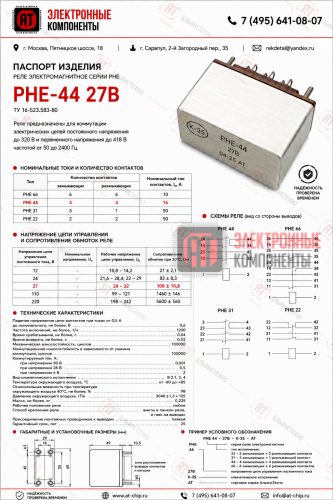

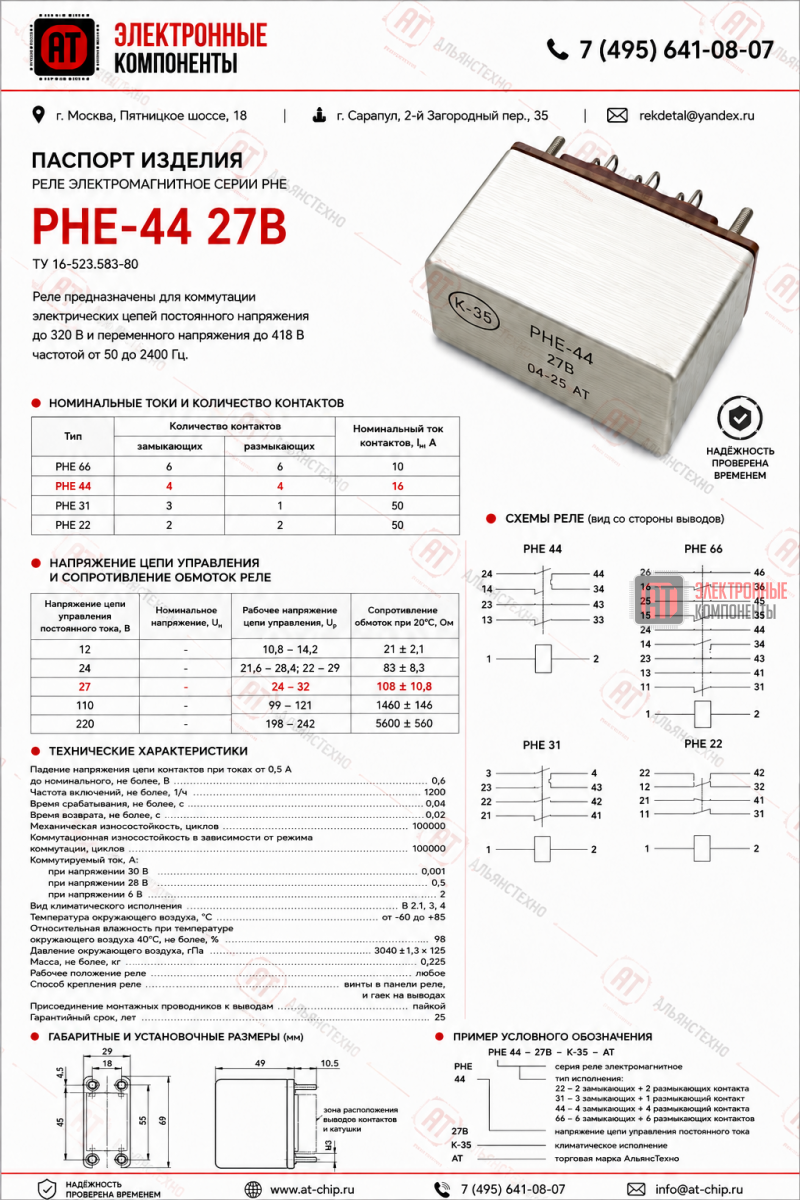

РНЕ-44 27В реле

Реле РНЕ-44 27В

Реле РНЕ-44 27В — электромагнитное сильноточное низкочастотное реле с четырьмя замыкающими и четырьмя размыкающими контактами.

Реле предназначено для коммутации электрических цепей постоянного напряжения от 6 до 320 В и переменного напряжения от 6 до 418 В частотой от 50 до 2400 Гц.

РНЕ-44 применяется в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.

Основные технические характеристики

• Номинальное напряжение цепи управления — 27 В постоянного тока.
• Рабочее напряжение цепи управления — 24–32 В.
• Сопротивление обмотки при 20 °C — 108 ± 10,8 Ом.
• Количество замыкающих контактов — 4.
• Количество размыкающих контактов — 4.
• Номинальный ток контактов — 16 А.
• Время срабатывания — не более 0,04 с.
• Время возврата — не более 0,02 с.
• Допустимая частота включений — до 1200 в час.
• Механическая износостойкость — 100000 циклов.
• Коммутационная износостойкость — до 100000 циклов в зависимости от режима коммутации.

Коммутационные характеристики

• Наименьший коммутируемый ток при напряжении 30 В — 0,001 А.
• Наименьший коммутируемый ток при напряжении 20 В — 0,5 А.
• Наименьший коммутируемый ток при напряжении 6 В — 1 А.
• Падение напряжения цепи контактов при токах от 0,5 А до номинального — не более 0,6 В.

Отключаемая мощность

• При коммутации постоянного тока — от 96 до 1600 Вт.
• При коммутации переменного тока — от 660 до 12000 ВА.

Условия эксплуатации

• Климатическое исполнение — В2.1, В3.1, В4.
• Рабочее положение — любое.
• Температура окружающего воздуха — от −60 до +85 °C.
• Относительная влажность — до 98 % при температуре 40 °C.

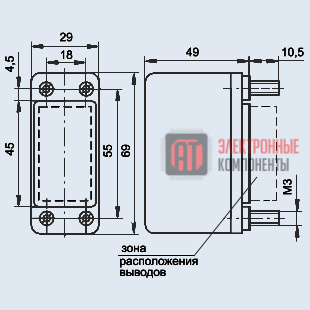

Конструкция и монтаж

Реле выполнено в виде моноблочной конструкции на пластмассовом основании и защищено от механических повреждений алюминиевым кожухом.

• Способ крепления — с помощью винтов.
• Присоединение монтажных проводов к выводам — заднее, пайкой.
• Рабочее положение — любое.

Степень защиты

• Для выводов — IP00.
• Для реле — IP40.

Масса и срок службы

• Масса — не более 0,225 кг.
• Минимальный срок службы и срок сохраняемости — 25 лет.

Технические условия

• ТУ 16-523.583-80.
• ОСТ В 16 0.800.771-80 — для реле с приёмкой «9».

РНЕ-44 27В — промышленное электромагнитное реле для промежуточной коммутации электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.
