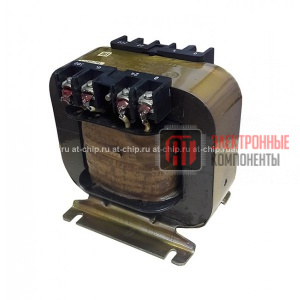

Сравнение типов трансформаторов: ТР, ТС, ТН

Несмотря на схожий принцип работы, различные типы трансформаторов предназначены для выполнения совершенно разных задач. Наиболее часто в технической документации встречаются обозначения ТР, ТС и ТН. Для специалистов эти сокращения хорошо знакомы, однако для инженеров, закупщиков оборудования и начинающих электриков различия между ними не всегда очевидны. Правильный выбор трансформатора напрямую влияет на безопасность эксплуатации, стабильность работы оборудования и точность измерений.

Все перечисленные устройства работают на основе явления электромагнитной индукции, однако отличаются конструкцией, назначением, характеристиками и условиями эксплуатации. Рассмотрим подробнее особенности каждого типа и сравним их между собой.

Что представляет собой трансформатор ТР

ТР — это трансформатор разделительный. Его основная задача заключается в электрическом разделении первичной и вторичной цепей без непосредственного электрического контакта между ними. При этом энергия передается исключительно посредством магнитного поля.

Разделительные трансформаторы широко применяются там, где требуется повысить уровень электробезопасности. Они используются в медицинском оборудовании, лабораториях, производственных цехах, мастерских, сервисных центрах и при подключении переносного электроинструмента. Благодаря отсутствию гальванической связи существенно снижается риск поражения человека электрическим током при случайном прикосновении к одному из проводников вторичной цепи.

Преимущества трансформаторов ТР

• гальваническая развязка между цепями;
• повышенная электробезопасность;
• уменьшение влияния электрических помех;
• защита чувствительного оборудования от аварийных режимов сети.

При выборе разделительного трансформатора необходимо учитывать мощность подключаемой нагрузки, рабочее напряжение, коэффициент полезного действия и условия окружающей среды.

Особенности трансформаторов ТС

ТС — это силовой трансформатор. Именно данный тип оборудования обеспечивает передачу электрической энергии между различными уровнями напряжения в энергетических системах. Силовые трансформаторы используются на подстанциях, промышленных предприятиях, объектах энергетики и в распределительных сетях.

Главная функция ТС заключается в повышении или понижении напряжения при минимальных потерях мощности. Благодаря этому электроэнергия может эффективно транспортироваться на большие расстояния и безопасно распределяться между конечными потребителями.

Современные силовые трансформаторы отличаются высокой надежностью и рассчитаны на длительную непрерывную эксплуатацию. В зависимости от конструкции они могут иметь масляное или сухое исполнение, различную мощность и количество фаз.

Основные преимущества силовых трансформаторов

• высокий коэффициент полезного действия;
• возможность передачи большой мощности;
• долговечность эксплуатации;
• широкий диапазон рабочих напряжений;
• устойчивость к продолжительным нагрузкам.

Выбор конкретной модели ТС зависит от расчетной мощности, схемы электроснабжения, категории надежности объекта и условий монтажа.

Для чего используются трансформаторы ТН

ТН — это трансформатор напряжения, относящийся к измерительным трансформаторам. Его основное назначение состоит в безопасном снижении высокого напряжения до стандартных измерительных значений, пригодных для работы приборов учета, устройств автоматики, релейной защиты и систем мониторинга.

Использование трансформаторов напряжения позволяет подключать измерительное оборудование к высоковольтным сетям без непосредственного контакта с опасными уровнями напряжения. Благодаря этому обеспечивается высокая точность измерений и безопасность обслуживающего персонала.

Трансформаторы ТН широко применяются на распределительных подстанциях, электростанциях, промышленных предприятиях, а также в системах коммерческого учета электроэнергии.

Достоинства трансформаторов напряжения

• безопасное подключение измерительных приборов;
• высокая точность преобразования напряжения;
• стабильность характеристик при длительной эксплуатации;
• совместимость с современными системами автоматизации и защиты.

Ключевые различия между ТР, ТС и ТН

Хотя все три типа трансформаторов используют одинаковый физический принцип работы, их назначение существенно отличается. Разделительные трансформаторы ТР ориентированы прежде всего на обеспечение электробезопасности и изоляции цепей. Силовые трансформаторы ТС служат для передачи больших объемов электрической энергии между различными уровнями напряжения. Трансформаторы напряжения ТН используются исключительно для измерения параметров сети и подключения измерительных устройств.

Различается и конструкция оборудования. Силовые трансформаторы рассчитаны на значительные токовые нагрузки и имеют мощную систему охлаждения. Разделительные модели ориентированы на качественную электрическую изоляцию между обмотками. Измерительные трансформаторы напряжения проектируются таким образом, чтобы обеспечить максимально точное преобразование входного сигнала без существенных погрешностей.

Как выбрать подходящий тип трансформатора

Перед приобретением оборудования необходимо четко определить задачи, которые должен выполнять трансформатор. Если требуется безопасное питание оборудования с гальванической развязкой, оптимальным выбором станет ТР. Когда необходимо преобразование напряжения в системе электроснабжения с передачей значительной мощности, используется ТС. Если же задача связана с измерением параметров электрической сети, коммерческим учетом электроэнергии или работой устройств релейной защиты, следует применять ТН.

Также рекомендуется учитывать номинальное напряжение, мощность, климатическое исполнение, способ охлаждения, класс изоляции, допустимую температуру эксплуатации и требования действующих нормативных документов. Для ответственных объектов желательно выбирать оборудование известных производителей, имеющее необходимые сертификаты качества и соответствия.

Трансформаторы ТР, ТС и ТН решают разные задачи, несмотря на общий принцип действия. Разделительные трансформаторы обеспечивают безопасную изоляцию электрических цепей, силовые отвечают за передачу и преобразование мощности в энергетических системах, а трансформаторы напряжения позволяют безопасно и точно контролировать параметры высоковольтных сетей. Понимание различий между этими типами оборудования помогает избежать ошибок при проектировании, эксплуатации и модернизации электротехнических систем. Правильно подобранный трансформатор обеспечивает надежную работу оборудования, повышает безопасность персонала и способствует стабильному функционированию всей системы электроснабжения.
