РЭС48Б РС4.590.217

РЭС48Б РС4.590.217 — электромагнитное реле 100 В

РЭС48Б РС4.590.217 — герметичное слаботочное электромагнитное реле постоянного тока с двумя переключающими контактными группами. Изделие предназначено для коммутации электрических цепей в аппаратуре автоматики, управления, контроля и промышленной электронике.

Основные характеристики

• Тип: электромагнитное слаботочное реле;
• Исполнение: РЭС48Б;
• Обозначение: РС4.590.217;
• Рабочее напряжение: 100 ±10 В;
• Род тока: постоянный;
• Сопротивление обмотки: 8000 ±1600 Ом;
• Ток срабатывания: не более 7,2 мА;
• Ток отпускания: не менее 0,94 мА;
• Контактная система: 2 переключающие группы;
• Количество замыкающих контактов: 2;
• Количество размыкающих контактов: 2;
• Время срабатывания: не более 10 мс;
• Время возврата: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Сопротивление электрического контакта: не более 0,4 Ом;
• Масса: 17 г;
• Рабочая температура: от −60 до +85 °C.

Коммутационные возможности

РЭС48Б РС4.590.217 предназначено для работы с маломощными электрическими цепями. Для соответствующего режима коммутации допускается ток 0,01–0,2 А при напряжении 6–36 В. Коммутационная износостойкость составляет до 100 000 циклов.

Конструкция

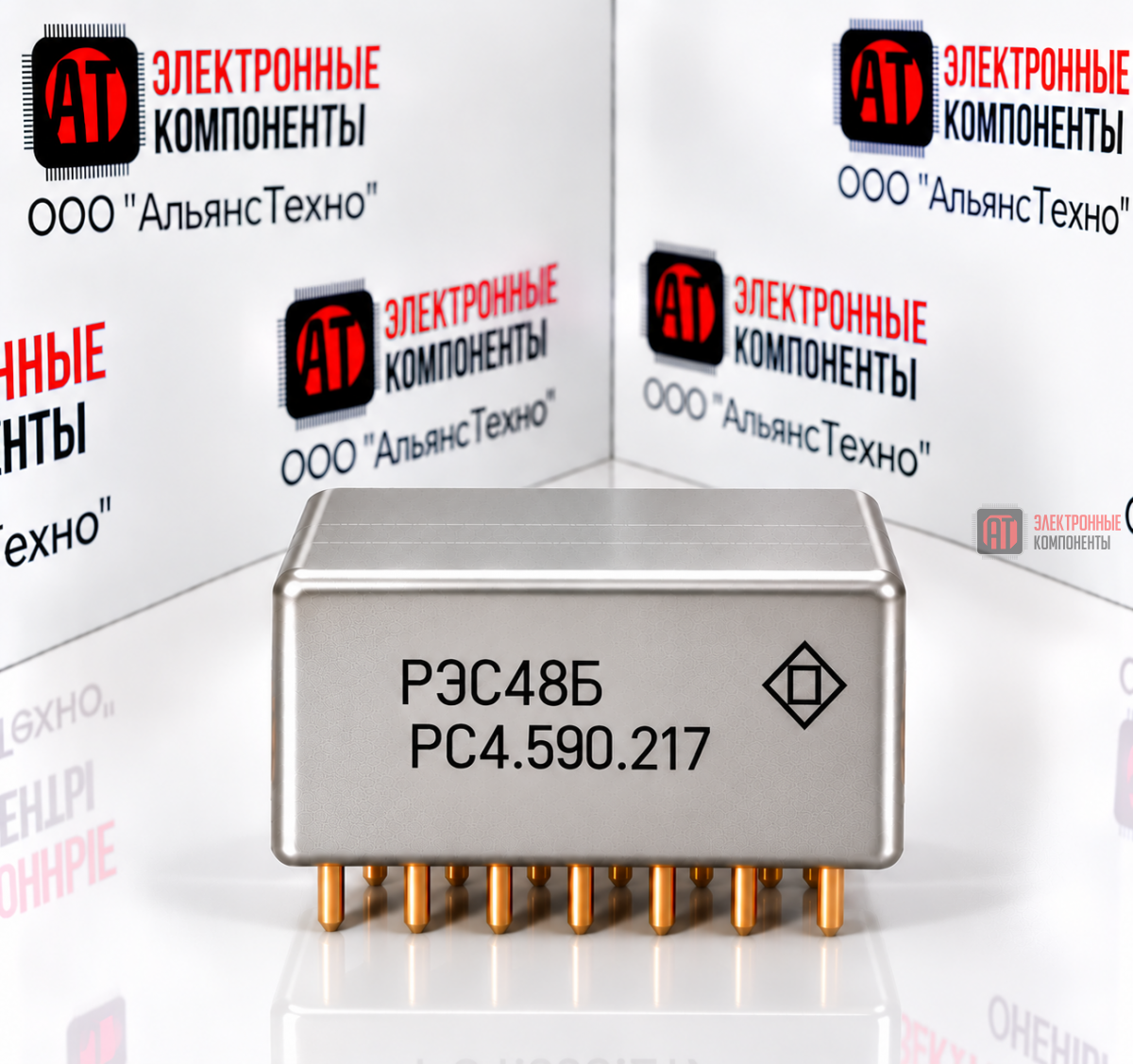

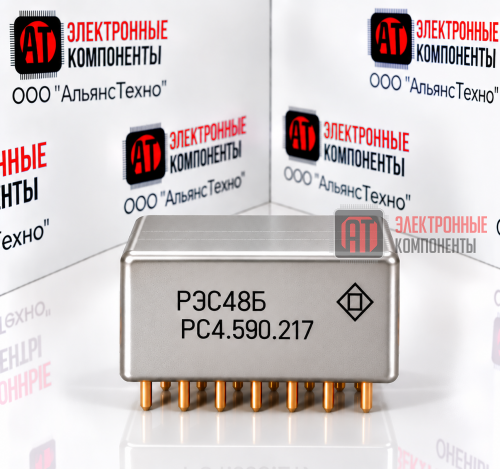

Реле выполнено в герметичном корпусе. Исполнение РЭС48Б предусматривает конструктивное выполнение с элементами крепления. Две переключающие контактные группы позволяют использовать изделие в схемах управления, контроля и коммутации.

Область применения

• промышленная автоматика;
• системы управления и контроля;
• радиоэлектронная аппаратура;
• электронные устройства;
• коммутационные схемы;
• ремонт и восстановление отечественной аппаратуры.

Рекомендации по применению

Перед заменой реле необходимо проверить рабочее напряжение обмотки, сопротивление, контактную схему и параметры коммутируемой нагрузки. РЭС48Б РС4.590.217 следует применять в пределах установленных электрических и эксплуатационных характеристик.
