РЭС48Б-В РС4.590.213-02

Реле РЭС48Б-В РС4.590.213-02 на 27 В

РЭС48Б-В РС4.590.213-02 — герметичное электромагнитное одностабильное слаботочное реле с двумя переключающими контактными группами. Номинальное напряжение обмотки — 27 В постоянного тока.

Основные характеристики

• Номинальное напряжение обмотки — 27 В DC;
• Сопротивление обмотки — 600±60 Ом;
• Ток срабатывания — не более 23 мА;
• Ток отпускания — не менее 3 мА;
• Количество переключающих контактных групп — 2;
• Время срабатывания — не более 10 мс;
• Время возврата — не более 5 мс;
• Сопротивление изоляции — не менее 200 МОм;
• Электрическая прочность изоляции — 500 В;
• Коммутационная износостойкость — до 100 000 циклов.

Конструктивное исполнение

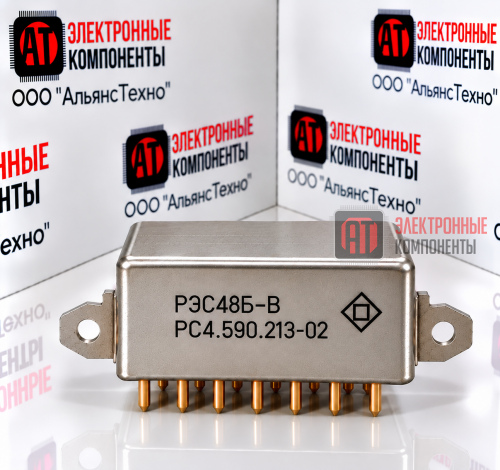

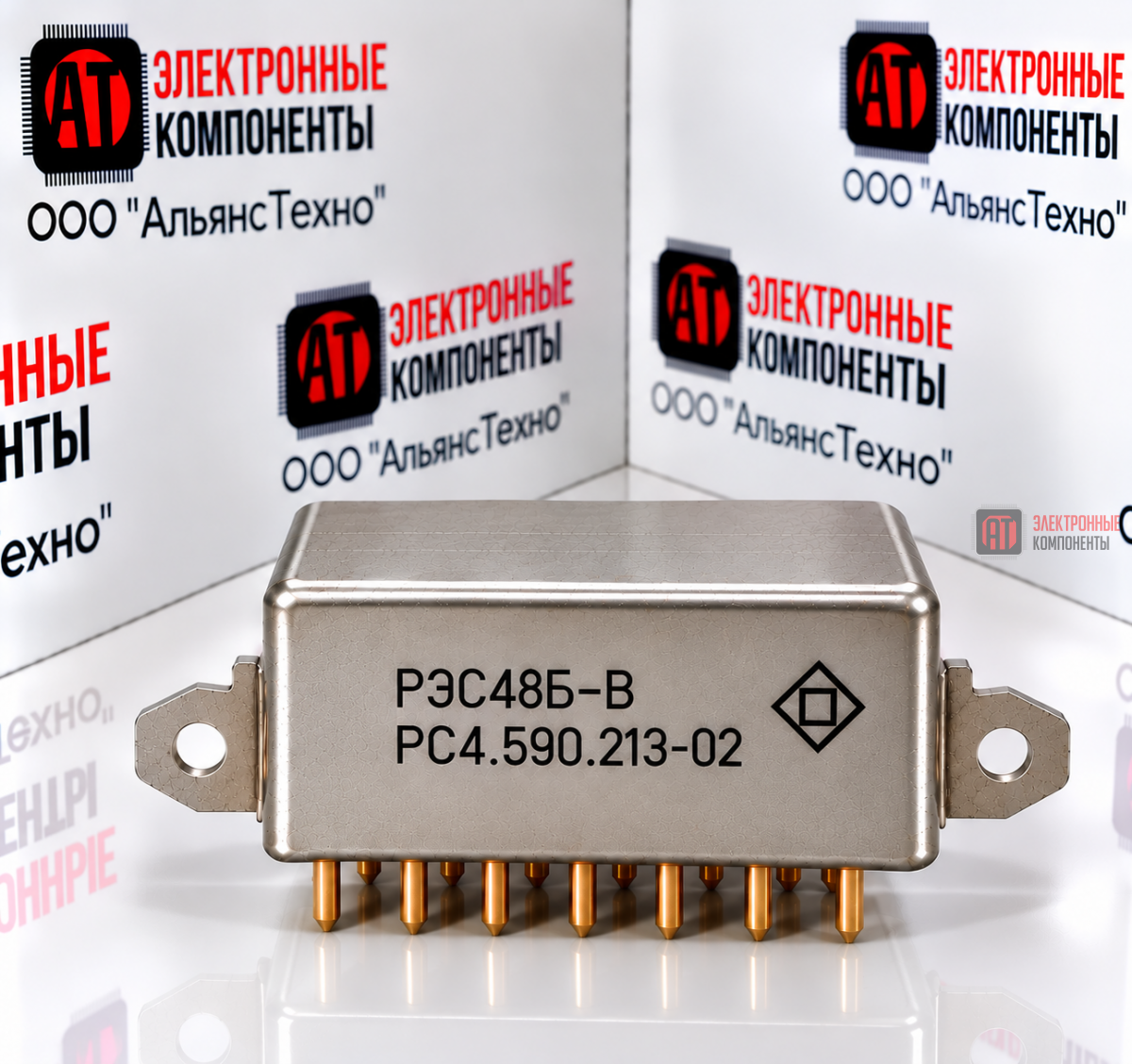

РЭС48Б-В РС4.590.213-02 выполнено в герметичном корпусе с боковыми держателями-угольниками. Угольники предназначены для механического крепления реле в аппаратуре.

Коммутационные возможности

РС4.590.213-02 относится к группе РЭС48, предназначенной для коммутации малых электрических сигналов и цепей. В зависимости от режима нагрузки допускается коммутация различных диапазонов тока и напряжения.

Для группы РС4.590.213–РС4.590.218 предусмотрены режимы коммутации активной нагрузки постоянного тока, включая малые токи от 10⁻⁶ А, а также более высокие токи в пределах технических условий на реле.

Область применения

РЭС48Б-В РС4.590.213-02 применяется в радиоэлектронной аппаратуре, устройствах автоматики и управления, измерительной технике, аппаратуре связи и других электронных системах.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +85 °C. Герметичная конструкция обеспечивает защиту внутренних элементов реле от воздействия окружающей среды.
