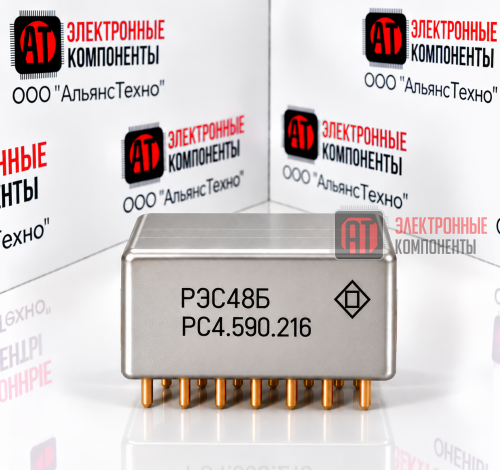

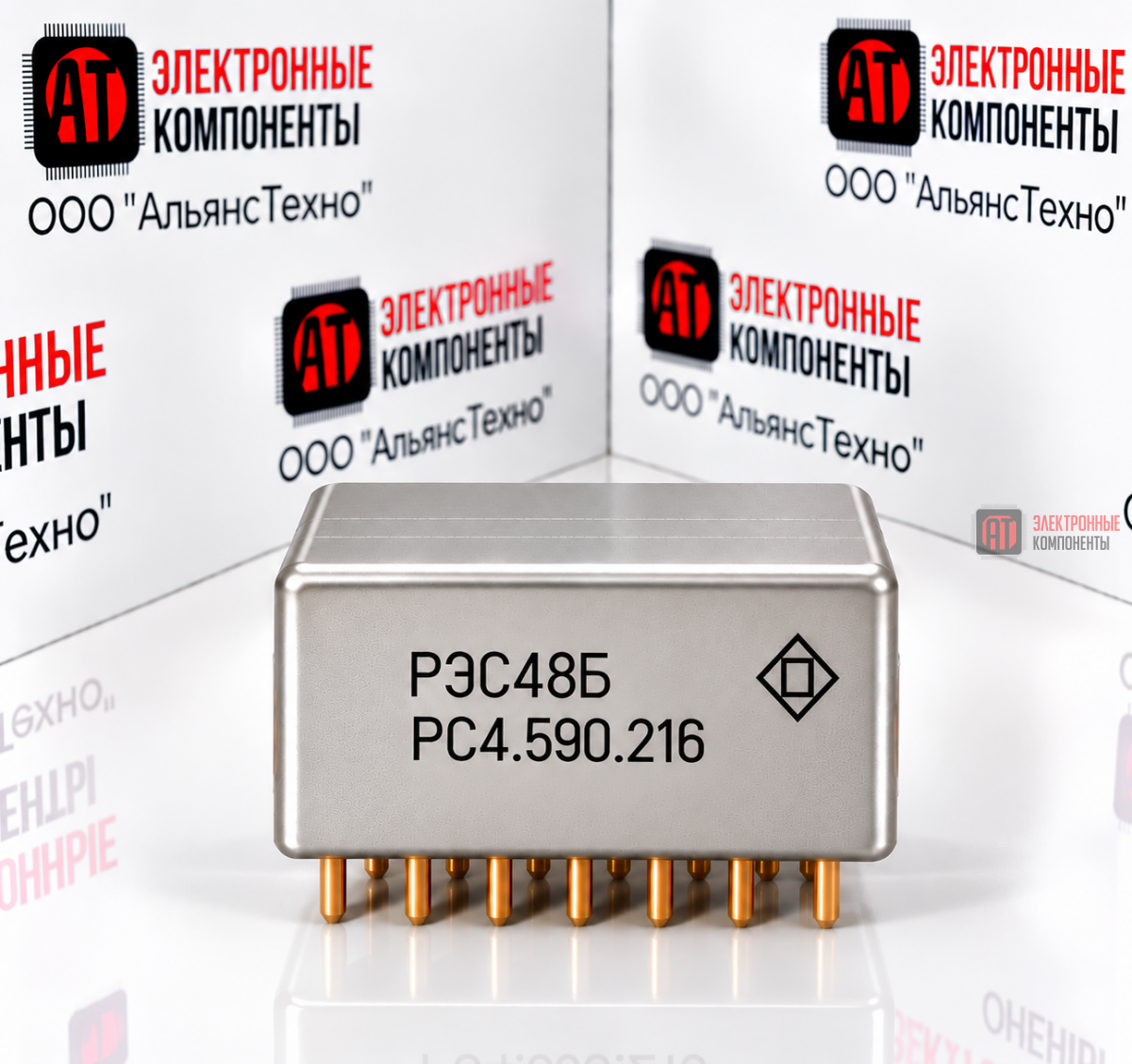

РЭС48Б РС4.590.216

РЭС48Б РС4.590.216 — электромагнитное реле 6 В

РЭС48Б РС4.590.216 — герметичное слаботочное электромагнитное реле постоянного тока с двумя переключающими контактными группами. Реле предназначено для коммутации электрических цепей в аппаратуре автоматики, управления, контроля и электронной технике.

Основные характеристики

• Тип: электромагнитное слаботочное реле;
• Исполнение: РЭС48Б;
• Обозначение: РС4.590.216;
• Рабочее напряжение: 6 В (+3/-1 В);
• Род тока: постоянный;
• Сопротивление обмотки: 42 ±4,2 Ом;
• Ток срабатывания: не более 79,5 мА;
• Ток отпускания: не менее 10,4 мА;
• Контактная система: 2 переключающие группы;
• Количество замыкающих контактов: 2;
• Количество размыкающих контактов: 2;
• Время срабатывания: не более 10 мс;
• Время возврата: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Масса: не более 17 г;
• Рабочая температура: от −60 до +85 °C.

Коммутационные возможности

Для РС4.590.216 предусмотрен режим коммутации малых электрических сигналов с током от 0,001 до 0,01 А при напряжении 2–10 В. Коммутационная износостойкость в соответствующем режиме достигает 200 000 циклов.

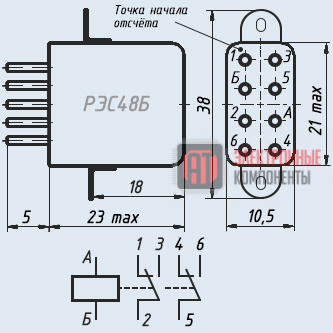

Конструкция

РЭС48Б выполнено в герметичном корпусе и предназначено для навесного монтажа. Исполнение с индексом «Б» предусматривает конструктивные элементы для крепления.

Область применения

• промышленная автоматика;
• системы управления и контроля;
• радиоэлектронная аппаратура;
• электронные устройства;
• коммутационные схемы;
• ремонт и восстановление советской и российской аппаратуры.

Преимущества

РЭС48Б РС4.590.216 сочетает компактное исполнение, герметичную конструкцию, стабильные электрические параметры и две переключающие контактные группы. При замене необходимо сопоставлять рабочее напряжение, сопротивление обмотки, контактную схему и режим коммутации.
