РЭС-48А РС4.590.205

РЭС48А РС4.590.205 100В — герметичное электромагнитное реле

РЭС48А РС4.590.205 — малогабаритное герметичное электромагнитное реле постоянного тока для печатного монтажа. Изделие предназначено для коммутации электрических цепей в аппаратуре связи, управления, измерительной и радиоэлектронной технике.

Исполнение РС4.590.205 рассчитано на рабочее напряжение 100 В. Реле имеет две группы переключающих контактов и отличается высоким сопротивлением обмотки, что соответствует данному высоковольтному исполнению серии РЭС48.

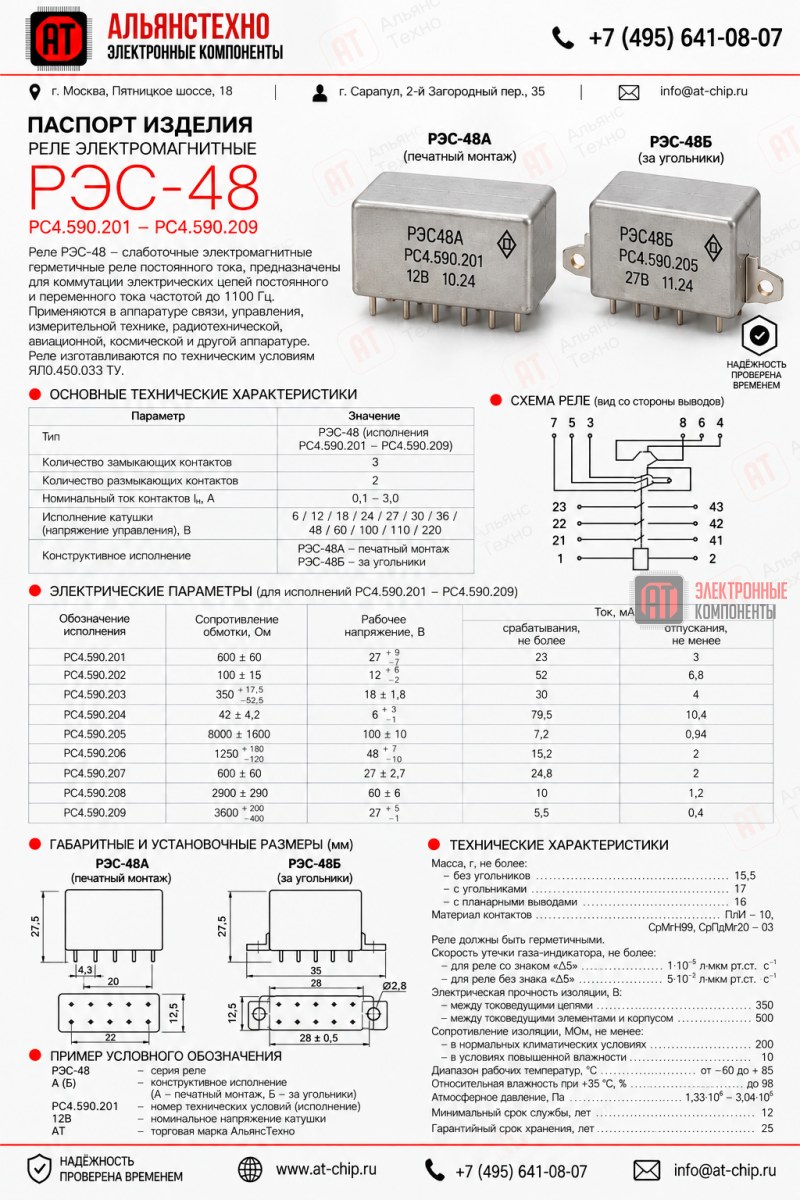

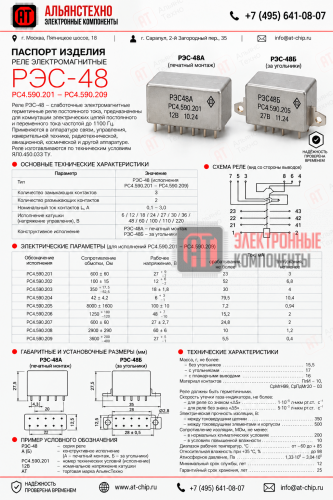

Основные технические характеристики

• Тип: слаботочное электромагнитное нейтральное реле;
• Исполнение: РС4.590.205;
• Конструктивное исполнение: РЭС48А, печатный монтаж;
• Номинальное рабочее напряжение: 100 В;
• Сопротивление обмотки: 8000 ± 1600 Ом;
• Ток срабатывания: не более 7,2 мА;
• Ток отпускания: не менее 0,94 мА;
• Количество переключающих групп: 2;
• Количество замыкающих контактов: 2;
• Количество размыкающих контактов: 2;
• Максимальный коммутируемый постоянный ток: до 3 А;
• Режим коммутации: 0,05–0,3 А при 30–220 В;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Сопротивление цепи контактов: не более 1,5 Ом;
• Сопротивление изоляции: не менее 200 МОм;
• Электрическая прочность изоляции: 500 В;
• Масса: не более 15,5 г;
• Рабочая температура: −60…+100 °C.

Конструктивное исполнение

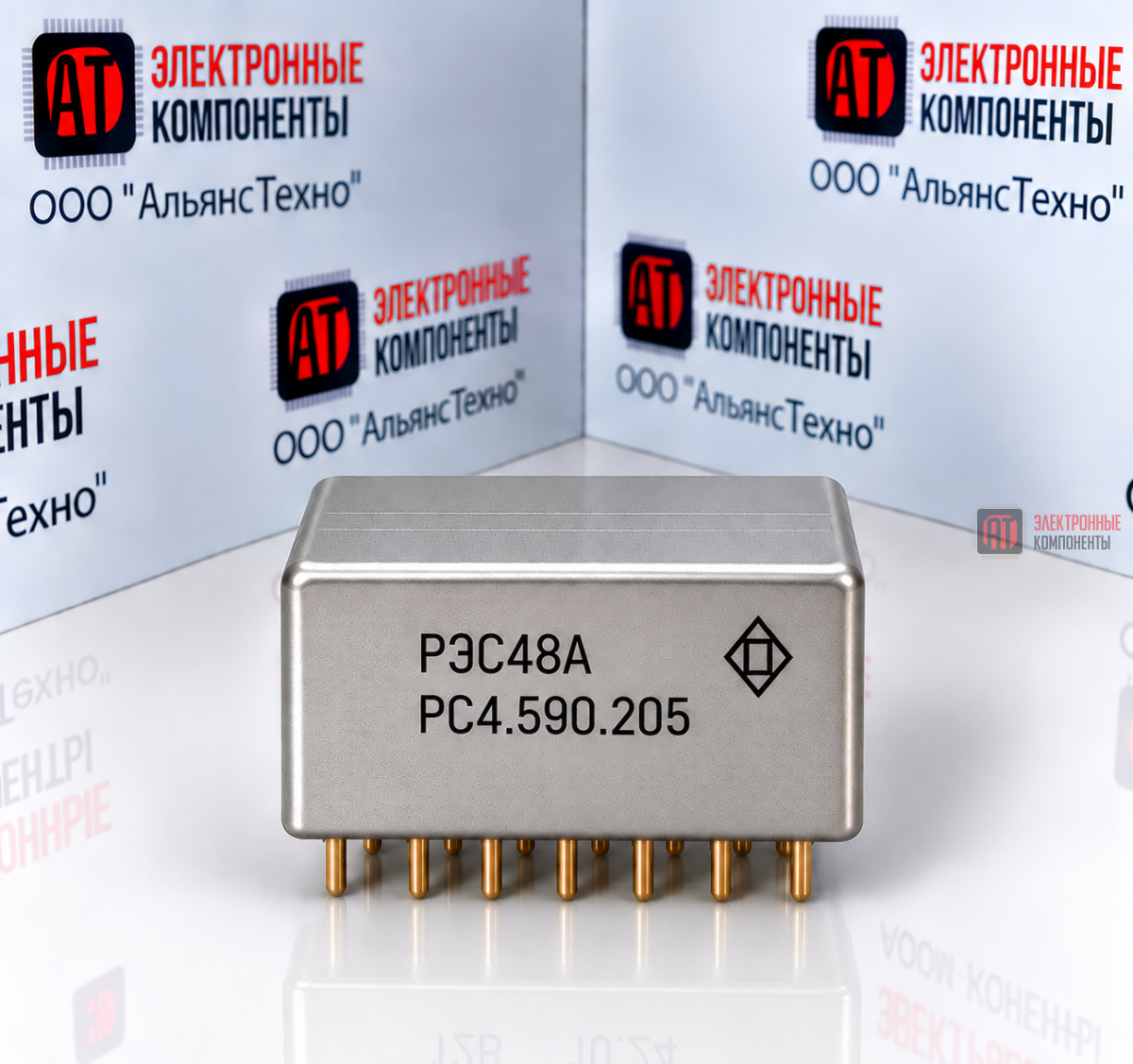

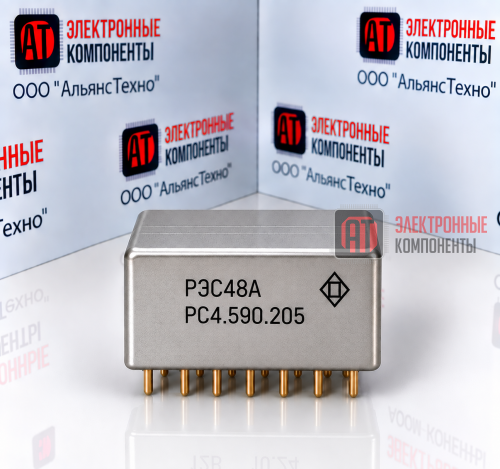

РЭС48А выполнено в герметичном металлическом корпусе с выводами для печатного монтажа. Компактная конструкция позволяет устанавливать реле непосредственно на печатную плату в составе электронной аппаратуры.

Принцип работы

РЭС48А РС4.590.205 является неполяризованным двухпозиционным одностабильным электромагнитным реле. При подаче постоянного управляющего напряжения на обмотку происходит переключение контактной системы. После снятия напряжения контакты возвращаются в исходное положение.

Область применения

• аппаратура связи;
• системы управления и автоматики;
• измерительная техника;
• радиоэлектронная аппаратура;
• контрольно-измерительные устройства;
• системы коммутации электрических цепей.

Подбор и замена

При заказе необходимо указывать полное обозначение РЭС48А РС4.590.205. В серии РЭС48 применяются различные исполнения с разными рабочими напряжениями и сопротивлениями обмоток, поэтому замена должна выполняться с учетом конкретного номера исполнения.

Для РС4.590.205 рабочее напряжение составляет 100 В, а сопротивление обмотки — 8000 ± 1600 Ом.

Преимущества

• герметичное исполнение;
• монтаж на печатную плату;
• компактные габариты;
• две группы переключающих контактов;
• высокое сопротивление изоляции;
• быстрое срабатывание и отпускание;
• широкий диапазон рабочих температур.
