РЭС-48А РС4.590.206

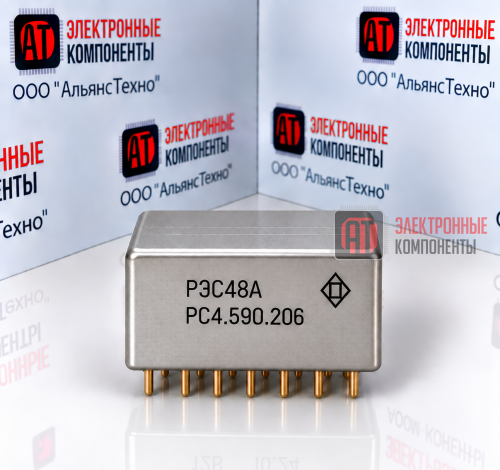

РЭС48А РС4.590.206 48В — герметичное электромагнитное реле

РЭС48А РС4.590.206 — малогабаритное герметичное электромагнитное реле постоянного тока для печатного монтажа. Изделие предназначено для коммутации электрических цепей в аппаратуре связи, управления, измерительной и радиоэлектронной технике.

Исполнение РС4.590.206 рассчитано на рабочее напряжение 48 В. Реле имеет две группы переключающих контактов и компактный герметичный корпус, предназначенный для установки в составе электронной аппаратуры.

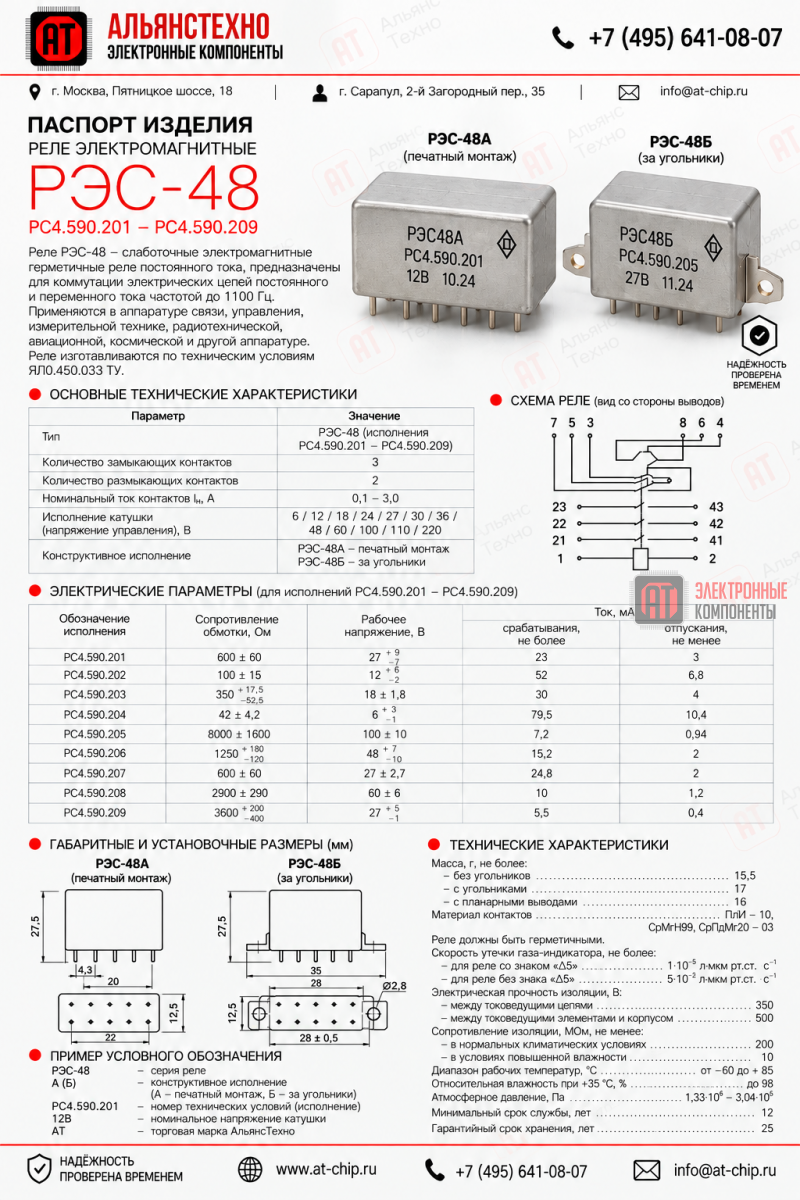

Основные технические характеристики

• Тип: слаботочное электромагнитное нейтральное реле;
• Исполнение: РС4.590.206;
• Конструктивное исполнение: РЭС48А, печатный монтаж;
• Номинальное рабочее напряжение: 48 В;
• Сопротивление обмотки: 1250 +180/−120 Ом;
• Ток срабатывания: не более 15,2 мА;
• Ток отпускания: не менее 2 мА;
• Количество переключающих групп: 2;
• Количество замыкающих контактов: 2;
• Количество размыкающих контактов: 2;
• Коммутируемый постоянный ток: до 3 А;
• Режим коммутации переменного тока: 0,1–0,3 А при 12–150 В;
• Частота переменного тока: 50–1100 Гц;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Сопротивление цепи контактов: не более 1,5 Ом;
• Сопротивление изоляции: не менее 200 МОм;
• Электрическая прочность изоляции: до 500 В;
• Масса: не более 15,5 г;
• Рабочая температура: −60…+85 °C.

Конструктивное исполнение

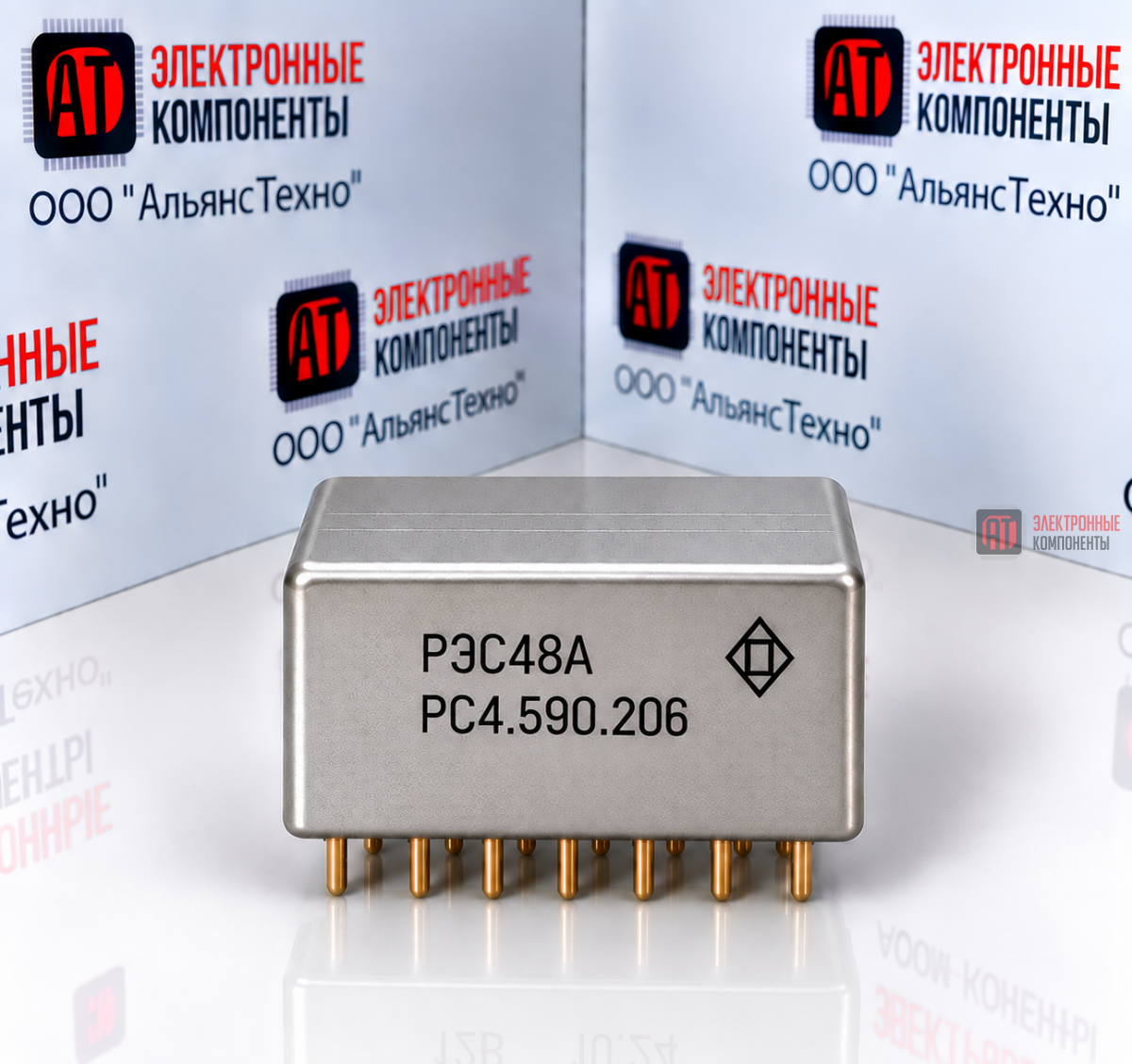

РЭС48А выполнено в герметичном металлическом корпусе с выводами для печатного монтажа. Компактные габариты позволяют применять реле в электронной аппаратуре с ограниченным монтажным пространством.

Принцип работы

РЭС48А РС4.590.206 является неполяризованным двухпозиционным одностабильным электромагнитным реле. При подаче постоянного управляющего напряжения на обмотку происходит переключение контактной системы. После снятия напряжения контакты возвращаются в исходное положение.

Область применения

• аппаратура связи;
• системы управления и автоматики;
• измерительная техника;
• радиоэлектронная аппаратура;
• контрольно-измерительные устройства;
• системы коммутации электрических цепей.

Подбор и замена

При заказе необходимо указывать полное обозначение РЭС48А РС4.590.206. Изделия серии РЭС48 имеют различные рабочие напряжения и сопротивления обмоток, поэтому взаимозаменяемость необходимо проверять по полному обозначению и электрическим параметрам.

Для исполнения РС4.590.206 рабочее напряжение составляет 48 В, а сопротивление обмотки — 1250 +180/−120 Ом.

Преимущества

• герметичное исполнение;
• компактные габариты;
• монтаж на печатную плату;
• две группы переключающих контактов;
• высокое сопротивление изоляции;
• быстрое срабатывание и отпускание;
• широкий диапазон рабочих температур;
• возможность коммутации цепей постоянного и переменного тока в установленных режимах.
