РЭС48Б РС4.590.206

РЭС48Б РС4.590.206 48В — герметичное электромагнитное реле

РЭС48Б РС4.590.206 — слаботочное электромагнитное реле постоянного тока в герметичном исполнении. Исполнение рассчитано на рабочее напряжение 48 В и имеет два переключающих контакта.

Основные характеристики

• Тип: РЭС48Б;
• Обозначение: РС4.590.206;
• Рабочее напряжение: 48 В (+7/−10 В);
• Сопротивление обмотки: 1250 +180/−120 Ом;
• Ток срабатывания: не более 15,2 мА;
• Ток отпускания: не менее 2 мА;
• Контактная система: 2 переключающих контакта;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Рабочая температура: −60…+85 °C;
• Масса: около 17 г.

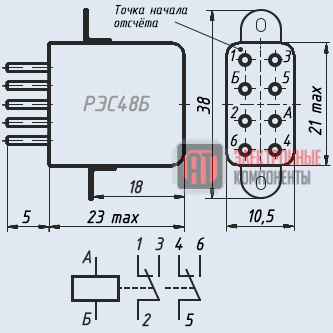

Конструкция

РЭС48Б выполнено в герметичном корпусе. Конструктивное исполнение с угольниками предназначено для удобного монтажа изделия в аппаратуре.

Принцип работы

При подаче постоянного напряжения 48 В на обмотку создаётся магнитное поле, приводящее в действие электромагнитный механизм. Якорь переключает контактные группы. После снятия напряжения механизм возвращается в исходное положение.

Область применения

• промышленная автоматика;
• аппаратура управления;
• радиотехнические устройства;
• контрольно-измерительное оборудование;
• электронные системы управления;
• аппаратура связи;
• специальное оборудование.

Преимущества

• герметичное исполнение;
• рабочее напряжение 48 В;
• два переключающих контакта;
• компактные габариты;
• широкий диапазон рабочих температур;
• быстрое срабатывание и отпускание;
• монтажное исполнение РЭС48Б с угольниками.

Заказать РЭС48Б РС4.590.206

При заказе необходимо указывать полное обозначение РС4.590.206 и рабочее напряжение 48 В, поскольку различные исполнения серии РЭС48 имеют разные электрические параметры.
