Пять самых распространённых ошибок при подключении трансформаторов

Работая с трансформаторами каждый день, мы видим, как даже опытные инженеры и радиолюбители иногда допускают досадные промахи. Эти ошибки приводят к выходу оборудования из строя, перегреву или, что хуже, к риску для здоровья.

Мы ежедневно общаемся с клиентами, которые присылают фото сгоревших устройств или спрашивают, почему ничего не работает. За годы накопилось немало реальных историй. Вот пять самых частых ошибок, которые мы видим снова и снова. Разберём их по полочкам с практическими примерами, чтобы вы не наступали на те же грабли.

1. Подключение к неподходящему напряжению

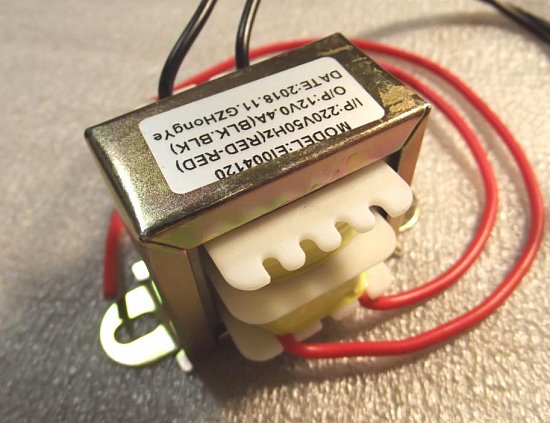

Табличка на корпусе ясно говорит 220 В, а вы по привычке цепляете трансформатор к 380 В или, наоборот, подаёте пониженное напряжение. Особенно часто это случается с безымянными китайскими моделями, где маркировка либо отсутствует, либо переведена криво.

Последствия наступают быстро: обмотки нагреваются за считанные минуты, лак изоляции начинает плавиться, и в мастерской появляется едкий запах. Один инженер из нашего круга клиентов едва не устроил небольшой пожар в лаборатории, подключив лабораторный трансформатор не к той фазе.

Простая привычка спасает: всегда сначала прозванивайте первичку и проверяйте реальное напряжение вольтметром под небольшой нагрузкой. Особенно важно это делать в гаражах, на дачах и в старых зданиях, где сеть «плавает».

2. Перепутывание первичной и вторичной обмоток

Классическая ошибка радиолюбителей при ремонте старой аппаратуры. Смотришь на сопротивление: низкое — значит, вторичка. Ан нет. У многих силовых трансформаторов первичная обмотка с тонким проводом может показывать большее сопротивление из-за особенностей конструкции.

Подключаешь — и вместо ожидаемого понижения получаешь резкое повышение напряжения. Или трансформатор просто греется как утюг и ничего не выдаёт. В ламповом усилителе такое подключение легко отправляет в утиль электролитические конденсаторы.

Надёжный способ проверить: измеряйте ток холостого хода. Большой ток при низком напряжении почти всегда указывает на первичку.

3. Неправильная фазировка при соединении обмоток

Хотите набрать больше вольт или ампер и соединяете две обмотки последовательно или параллельно. Но если фазы не совпадают, вместо сложения напряжение вычитается, а ток течёт вхолостую. Обмотки греются, а на выходе — почти ноль.

Мы не раз получали фото от клиентов: два трансформатора в параллели, а на выходе ничего нет. Проверяется просто — соедините одну обмотку с другой на холостом ходу и замерьте напряжение. Если стрелка вольтметра уходит в минус — меняйте концы местами.

Всегда тестируйте на малой мощности, прежде чем давать полную нагрузку. Это особенно важно при сборке блоков питания для мощных усилителей или зарядных устройств.

4. Игнорирование защиты

Нет предохранителя на первичке, нет автомата, термозащита не подключена. При скачке в сети или коротком замыкании в нагрузке трансформатор остаётся один на один с проблемой. Результат — обрыв обмотки или выгорание.

Для радиолюбителей, собирающих усилители или зарядки для аккумуляторов, это особенно актуально. Забыл поставить плавкую вставку на 1–2 А — и трансформатор на 100 ВА отправляется в помойку.

Добавьте хотя бы простые вещи: предохранитель, варистор от импульсных помех и, по возможности, реле контроля напряжения. Эти копеечные элементы окупаются с первой же серьёзной проблемой в сети.

5. Проблемы с механическим монтажом

Трансформатор болтается на шасси без амортизаторов, провода трутся об острые края, изоляция постепенно перетирается от вибрации. Со временем — межвитковое замыкание или пробой на корпус.

В тесных корпусах эта ошибка особенно заметна. Плюс, без нормального крепления и экранирования наводки превращают аудио-схемы в шипящий кошмар.

Крепите надёжно, используйте клеммные колодки с хорошей изоляцией, ставьте резиновые прокладки под лапы. Эти мелочи сильно влияют на то, сколько лет трансформатор проработает тихо и стабильно.
