Транзистор КТ698Д

Описание

Транзисторы КТ698Д кремниевые эпитаксиально-планарные биполярные со статической индукцией структуры n-p-n переключательные.
Предназначены для применения в схемах переключателя в бесконтактных коммутирующих устройствах, в схемах управления электродвигателями, в быстродействующих ключевых схемах с низким напряжением насыщения, в тахометрах для автомобилей, реле поворотов, блоков питания.

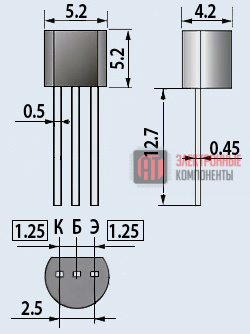

Выпускаются в пластмассовом корпусе с гибкими выводами.
На корпус наносится условная маркировка в виде буквы П и буквы соответствующей группы:
КТ698А - ПА, КТ698Б - ПБ, КТ698В - ПВ, КТ698Г - ПГ, КТ698Д - ПД, КТ698Е - ПЕ, КТ698Ж - ПЖ, КТ698И - ПИ, КТ698К - ПК.
Масса транзистора не более 0,3 г.

Параметры и характеристики

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток

Структура	n-p-n
Iк макс, А	2
h21э	50
Рк макс, Вт	0.6
Корпус	КТ-26
fгр,МГц	150
Тип транзистора	Биполярный
Материал	Кремний
Uкэr макс, В	12
