Транзистор КТ316АМ

Описание транзистора КТ316АМ

Транзистор КТ316АМ - радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналом управлять током в электрической цепи.
Транзистор КТ316АМслужит для усиления, генерации и преобразования электрических сигналов.
Применяется КТ316АМ в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.

Параметры и характеристики транзистора КТ316АМ:

КТ316АМ
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n универсальные.
Предназначены для применения в усилителях высокой частоты (2Т316Г, 2Т316Д, КТ316Г, КТ316Д, КТ316ГМ, КТ316ДМ) и переключающих устройствах (2Т316А, 2Т316Б, 2Т316В, 2Т316А-5, КТ316А, КТ316Б, КТ316В, КТ316АМ, КТ316БМ, КТ316ВМ).
Выпускаются:
   в металлостеклянном корпусе с гибкими выводами (2Т316А, 2Т316Б, 2Т316В, 2Т316Г, 2Т316Д, КТ316А, КТ316Б, КТ316В, КТ316Г, КТ316Д);

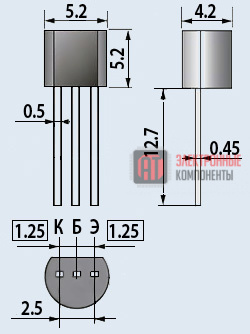

   в пластмассовом корпусе с гибкими выводами (КТ316АМ, КТ316БМ, КТ316ВМ, КТ316ГМ, КТ316ДМ);
   в виде кристаллов с контактными площадками без кристаллодержателя и без выводов (2Т316А-5).
Тип приборов 2Т316(А-Д), КТ316(А-Д) указывается на корпусе, тип 2Т316А-5 указывается в этикетке.
На приборах в пластмассовом корпусе маркировка указывается на корпусе в сокращенном виде: 316А, 316Б, 316В, 316Г, 316Д.
Масса транзистора
   не более 0,6 г в металлостеклянном корпусе,
   не более 0,5 г в пластмассовом корпусе,
   не более 0,002 г в кристалле.

Основные технические характеристики транзистора КТ316АМ:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 600 МГц;
• uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 10 В (3кОм);
• uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• iк max - Максимально допустимый постоянный ток коллектора: 50 мА;
• iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 20...60;
• Ск - Емкость коллекторного перехода: не более 3 пФ;
• rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 40 Ом




Варианты поиска:
КТ316АМ транзистор, транзистор КТ316АМ, купить КТ316АМ по низкой цене, КТ316АМ цена, описание КТ316АМ, КТ316АМ

Структура	n-p-n
Тип транзистора	Биполярный
Материал	Кремний
