Транзистор КП103ЛР

Описание

Транзисторы кремниевые диффузионно-планарные полевые с затвором на основе p-n перехода и каналом p-типа, подобранные в пары по основным электрическим параметрам: начальному току стока, крутизне характеристики, напряжению отсечки.
Предназначены для применения во входных каскадах усилителей низкой частоты и постоянного тока с высоким входным сопротивлением, а также во входных каскадах дифференциальных усилителей низкой частоты и постоянного тока с высоким входным сопротивлением.

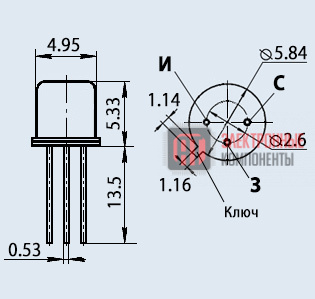

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Пары транзисторов маркируются цветными точками на верхней части корпуса:
- черной - группа 1 точности подбора пар по основным электрическим параметрам транзисторов 2П103АР, 2П103БР, 2П103ВР, 2П103ГР, 2П103ДР и группы 0 и 1 транзисторов КП103ЕР, КП103ЖР, КП103ИР, КП103КР, КП103ЛР, КП103МР, КПЮЗЕР1, КП103ЖР1, КП103ИР1, КП103КР1, КП103ЛР1, КП103МР1:
- синей - группа 2.
Пары упаковываются в тару, исключающую возможность их разукомплектования в процессе транспортировки.
Масса транзистора не более 1 г.

Параметры и характеристики

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток

Структура	p-fet
Корпус	КТ-17
Uси, В	12
Pси макс, Вт	0.066
S	1.8...3.8
Тип транзистора	Полевой
Материал	Кремний
