2У203И

Описание

Тиристоры кремниевые 2У203И, диффузионно-сплавные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов средней мощности.

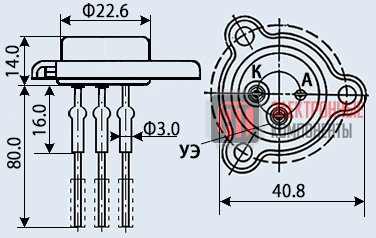

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип тиристора приводится на корпусе.

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
2У203А, 2У203Д, КУ203А, КУ203Д	50 В
2У203Б, 2У203Е, КУ203Б, КУ203Е	100 В
2У203В, 2У203Ж, КУ203В, КУ203Ж	150 В
2У203Г, 2У203И, КУ203Г, КУ203И	200 В
Постоянное обратное напряжение:
2У203Д, КУ203Д	50 В
2У203Е, КУ203Е	100 В
2У203Ж, КУ203Ж	150 В
2У203И, КУ203И	200 В
Прямое импульсное напряжение управления при tи=3 мкс	10 В
Средний ток в открытом состоянии в режиме переключения при Uзс=Uзс.макс, fу=50 Гц, β=90°С, Тк≤60°С	5 А
Прямой импульсный ток управления при tи=3 мкс	1,2 А
Прямой постоянный ток управления	0,35 А
Импульсный ток в открытом состоянии при tи=60 мкс и Iос.ср=0,5 А	100 А
Постоянный ток в открытом состоянии при Т≤+60°С	10 А
Средняя рассеиваемая мощность управления	1,75 Вт
Средняя рассеиваемая мощность при tи≤+60°С	20 Вт
Скорость нарастания напряжения в закрытом состоянии	20 В/мкс
Температура окружающей среды	-60°С...Тк=+125°С

Электрические параметры

Напряжение в открытом состоянии при Iос=10 А и Iу.от=350 мА, не более:
при Т=-60°С	2,5 В
при Т=+26°С	2 В
Отпирающее импульсное напряжение управления при Uзс=10 В, fy=60 Гц, fи=3 мкс, не более:
при Т=-60°С и Iу.от.и=1 А	10 В
при Т=+25°С и Iу.от.и=0,45 А	5 В
Неотпирающее постоянное напряжение управления при Uзс=10 В, tи=3 мкс и Тк=+120°С, не менее	0,1 В
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, dUзс/dt≤20 В/мкс, не более
при Т=+25°С	10 мА
при Тк=+120°С	20 мА
Постоянный обратный ток при Uобр=Uобр.макс, не более:
при T=+25°C	10 мА
при Тк=+120°С	20 мА
Отпирающий импульсный ток управления при Uзс=10 В, fy=50 Гц и tи=3 мкс, не более:
при Т=+25°С	460 мА
при Т=-60°С	1000 мА
Неотпирающий постоянный ток управления при Uзс=10 В, tи=3 мкс и Т=+120°С, не менее	2 мА
Время включения при Uзс=50 В (25 В для 2У203А, 2У203Д, КУ203А, КУ203Д), Iос=10 А, fy=50...100 Гц, tи=16 мкс, tу.ф≤0,3 мкс, не более:
при Т=+25°С и Iу.от.и=0,46 А	3 мкс
при Т=-60 °С и Iу.от.и=2,0 А	7 мкс
Время выключения при Iос=10 A, tи=60 мкс, f=50-100 Гц, Uзс=26 В, dUзс/dt=5 В/мкс, Uобр=30 В, tсп=0,2...0,4 мкс, Rа=15 Ом и Rу≤150 Ом	7 мкс
Критическая скорость нарастания напряжения в закрытом состоянии при Uзс=Uзс.макс, f=50 Гц и Т=+25°С, не более	20 В/мкс

Параметры и характеристики

Масса тиристора не более 35 г., с комплектующими деталями не более 41,5 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды

Масса, кг	0.035
Ioбp макс, мкА	не более 10000
T, °C	-60...+125
Uзс макс, В	200
Uос макс, В	2
Uу нот, В	0.1
Iзс макс, мА	10
Iу от, мА	не более 450
Uу от, В	не более 2.5
t вкл, мкс	не более 3
t выкл, мкс	не более 7
