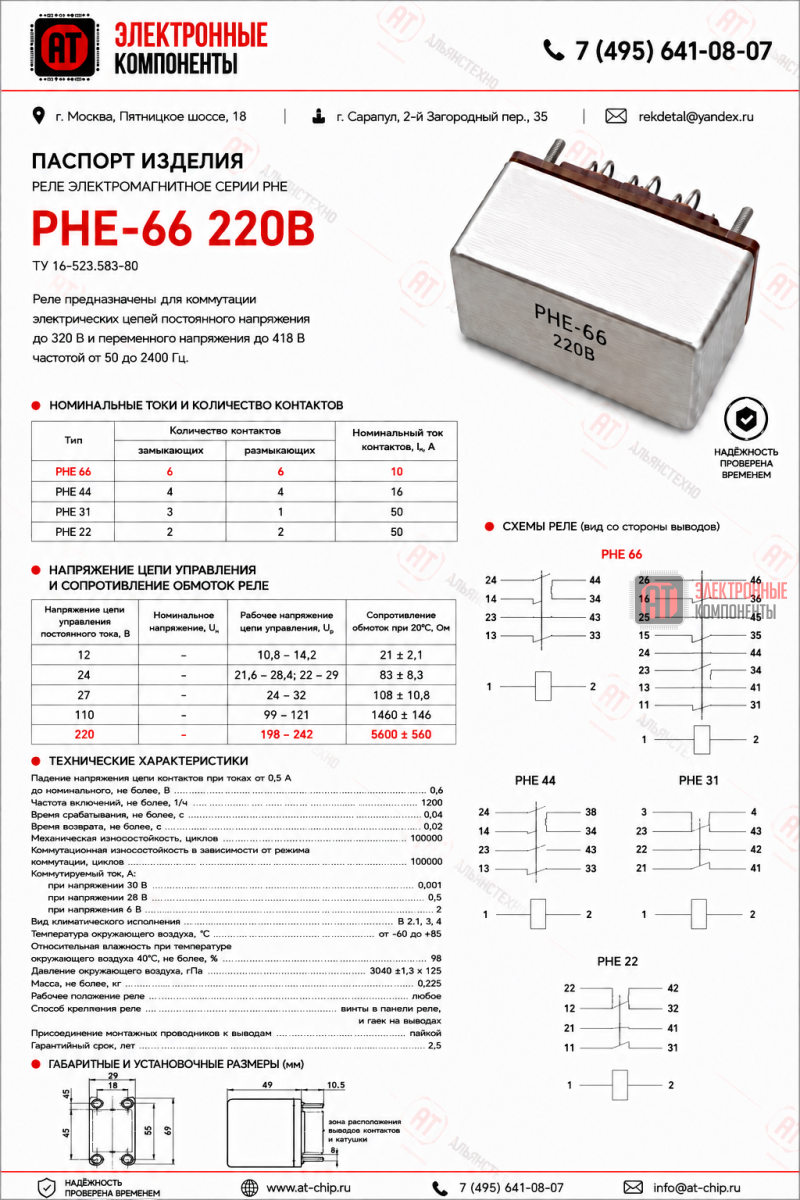

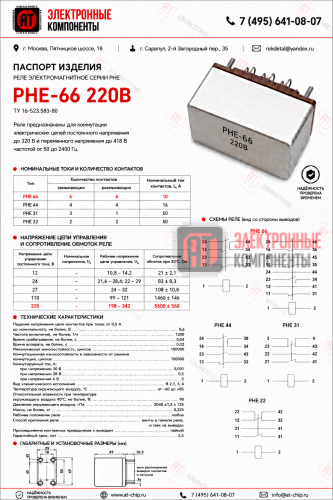

Реле РНЕ-66 220В — электромагнитное низкочастотное реле с шестью замыкающими и шестью размыкающими контактами.

Предназначено для коммутации электрических цепей постоянного напряжения до 320 В и переменного напряжения до 418 В частотой от 50 до 2400 Гц.

Реле РНЕ-66 применяется в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.

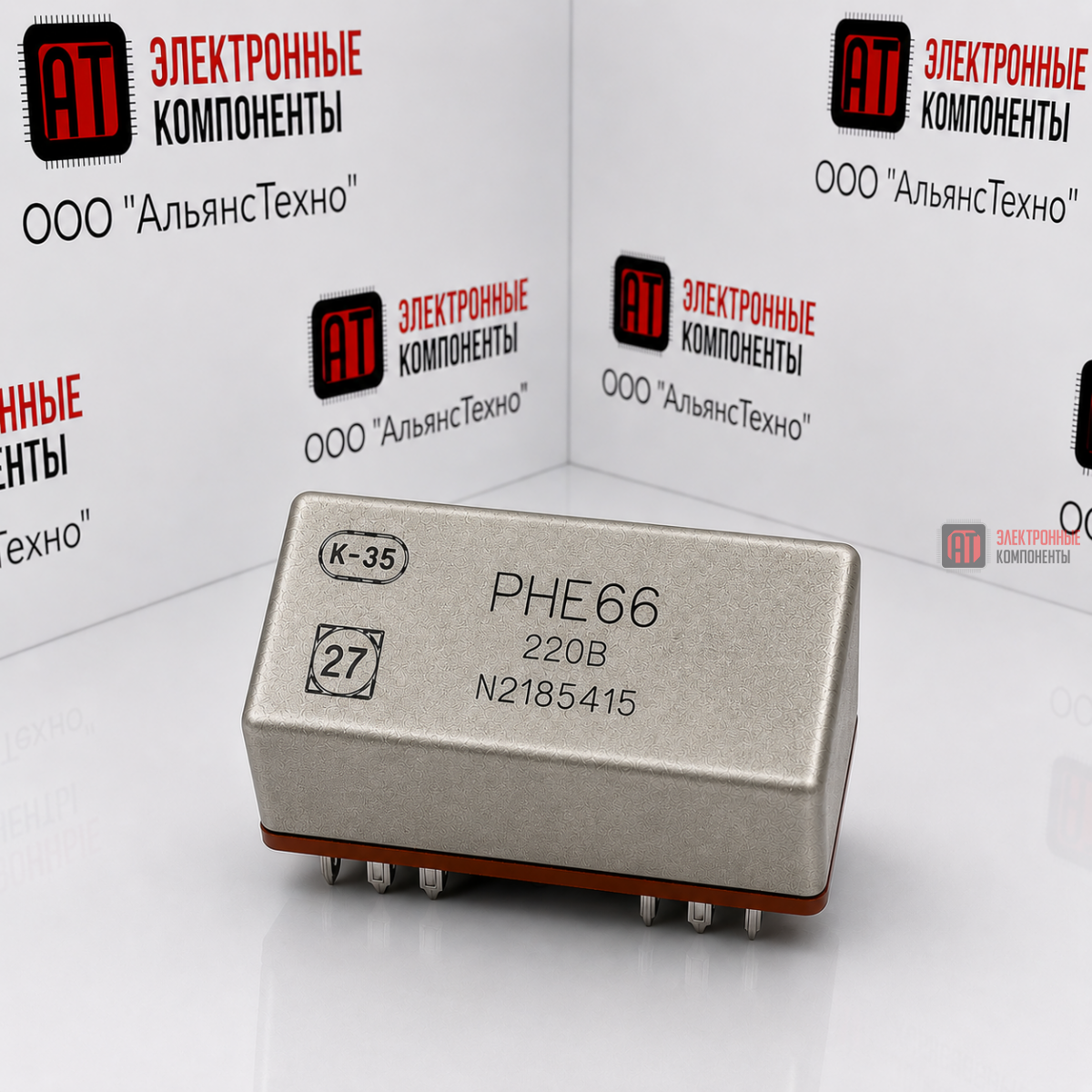

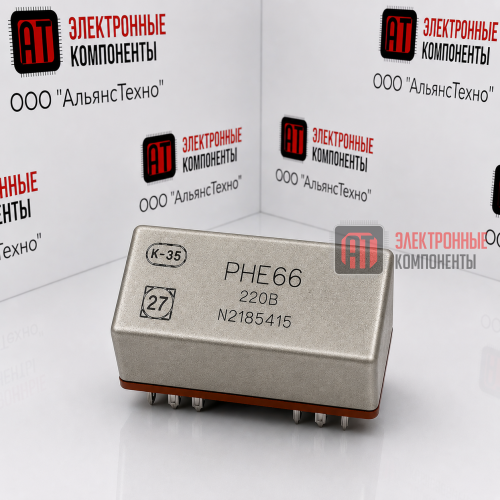

Реле представляет собой моноблочную конструкцию на пластмассовом основании, защищённую от механических повреждений алюминиевым кожухом.

Напряжение цепи управления постоянное, В — 12; 24; 27; 110; 220.
Для исполнения РНЕ-66 220В рабочее напряжение цепи управления — 198–242 В.
Сопротивление обмотки при 20 °C — 5600 ± 560 Ом.
Количество замыкающих контактов — 6.
Количество размыкающих контактов — 6.
Номинальный ток контактов — 10 А.
Рабочее положение реле — любое.
Способ крепления — с помощью винтов.
Присоединение монтажных проводов — заднее, пайкой.
Климатическое исполнение — В 2.1, 3.

Основные технические характеристики:

• падение напряжения цепи контактов при токах от 0,5 А до номинального — не более 0,6 В;
• допустимая частота включений — до 1200 в час;
• механическая износостойкость — до 100000 циклов;
• коммутационная износостойкость — до 100000 циклов в зависимости от режима коммутации;
• степень защиты выводов — IP00;
• степень защиты реле — IP40;
• масса — не более 0,225 кг.

Минимальный коммутируемый ток:

• 0,001 А при напряжении 30 В;
• 0,5 А при напряжении 20 В;
• 2 А при напряжении 6 В.

Реле предназначено для эксплуатации в продолжительном, прерывисто-продолжительном, повторно-кратковременном и кратковременном режимах работы.

Технические условия: ТУ 16-523.583-80.

Расшифровка условного обозначения:

РНЕ-66 220В
РНЕ — реле электромагнитное низкочастотное;
6 — количество замыкающих контактов;
6 — количество размыкающих контактов;
220В — номинальное постоянное напряжение цепи управления.
