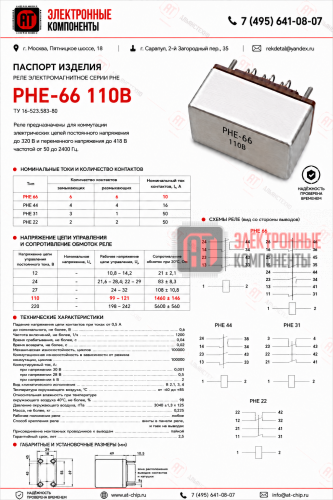

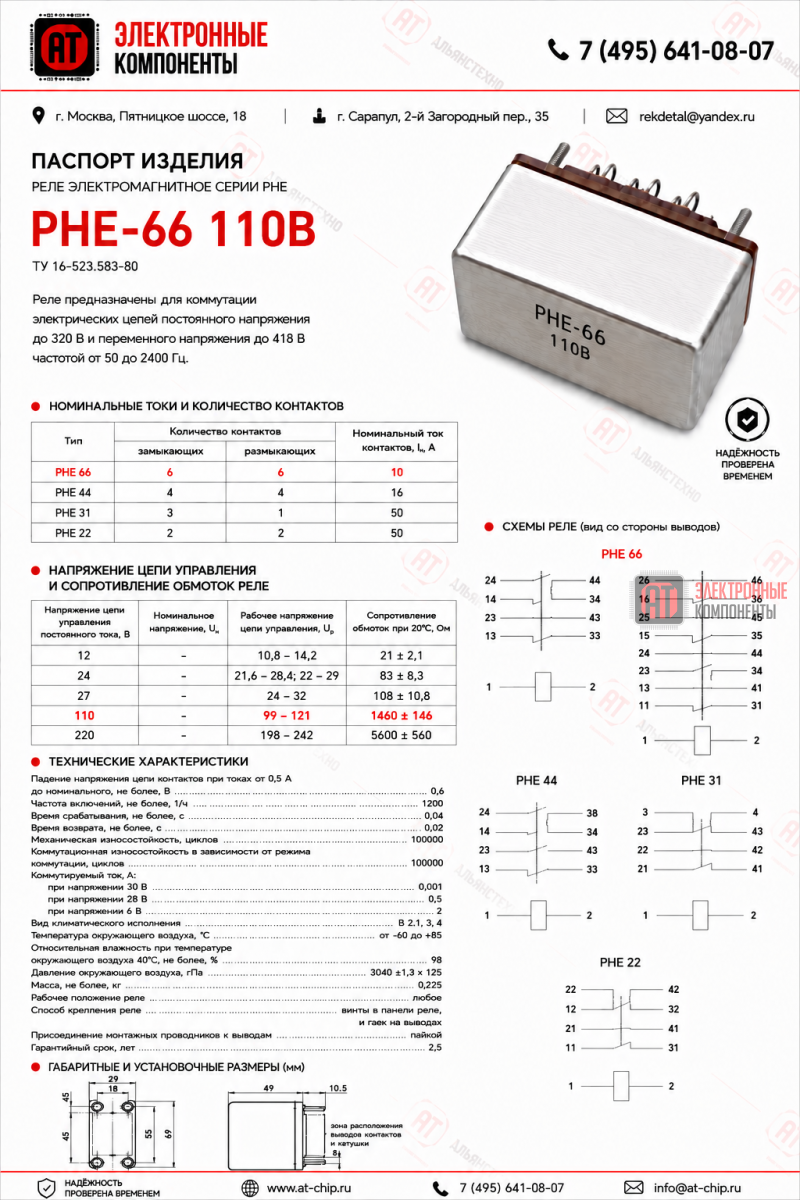

РНЕ-66 110В

Описание товара:

Реле РНЕ-66 110В — электромагнитное низкочастотное реле с 6 замыкающими и 6 размыкающими контактами, номинальным током контактов 10 А. Предназначено для коммутации электрических цепей постоянного напряжения до 320 В и переменного напряжения до 418 В.

Описание товара

РНЕ-66 110В

Реле РНЕ-66 110В — электромагнитное низкочастотное реле с шестью замыкающими и шестью размыкающими контактами.

Реле предназначено для коммутации электрических цепей постоянного напряжения до 320 В и переменного напряжения до 418 В частотой от 50 до 2400 Гц.

РНЕ-66 применяется в составе электронной аппаратуры общего и специального назначения, а также в ответственной аппаратуре мобильных и стационарных объектов.

Основные характеристики:

Номинальное напряжение цепи управления — 110 В постоянного тока.
Рабочее напряжение цепи управления — 99–121 В.
Сопротивление обмотки при 20 °C — 1460 ± 146 Ом.
Количество замыкающих контактов — 6.
Количество размыкающих контактов — 6.
Номинальный ток контактов — 10 А.
Время срабатывания — не более 0,04 с.
Время возврата — не более 0,02 с.
Механическая износостойкость — 100000 циклов.
Допустимая частота включений — до 1200 в час.
Масса — не более 0,225 кг.

Минимальный коммутируемый ток:

при напряжении 30 В — 0,001 А;
при напряжении 20 В — 0,5 А;
при напряжении 6 В — 2 А.

Климатическое исполнение: В2.1, В3.1, В4.

Температура окружающего воздуха: от −60 до +85 °C.

Рабочее положение реле: любое.

Способ крепления: винтами в панели реле.

Присоединение монтажных проводников: пайкой.

Технические условия: ТУ 16-523.583-80.

Характеристики

Основные
Номинальное напряжение, В	110
Номинальный ток, А	10
Число замыкающих контактов	6
Число размыкающих контактов	6
Допустимая частота включений	до 1200 в час
Коммутационная износостойкость	до 100000 циклов
Габариты и вес
Масса, г	0,225
Масса, кг	0,220
Прочие
Сопротивление обмоток постоянному току, приведенное к температуре 20°С, Ом	1460±146
Номинальное напряжение	110
Количество рабочих контактов	12
Количество замыкающих контактов	6
Количество размыкающих контактов	6
Номинальный ток контактов, А	10
Время срабатывания, не более, с	0,04
Время возврата, не более, с	0,02
Падение напряжения цепи контактов при токах от 0,5 А до номинального, не более, В	0,6
Наименьший коммутируемый ток при напряжении 30, В	0,001
Наименьший коммутируемый ток при напряжении 20, В	0,5
Наименьший коммутируемый ток при напряжении 6, В	2
Допустимая частота включений	До 1200 в час
Коммутационная износостойкость в зависимости от режима коммутации	До 100000 циклов
