РНЕ-31 12В

Реле РНЕ-31 12В

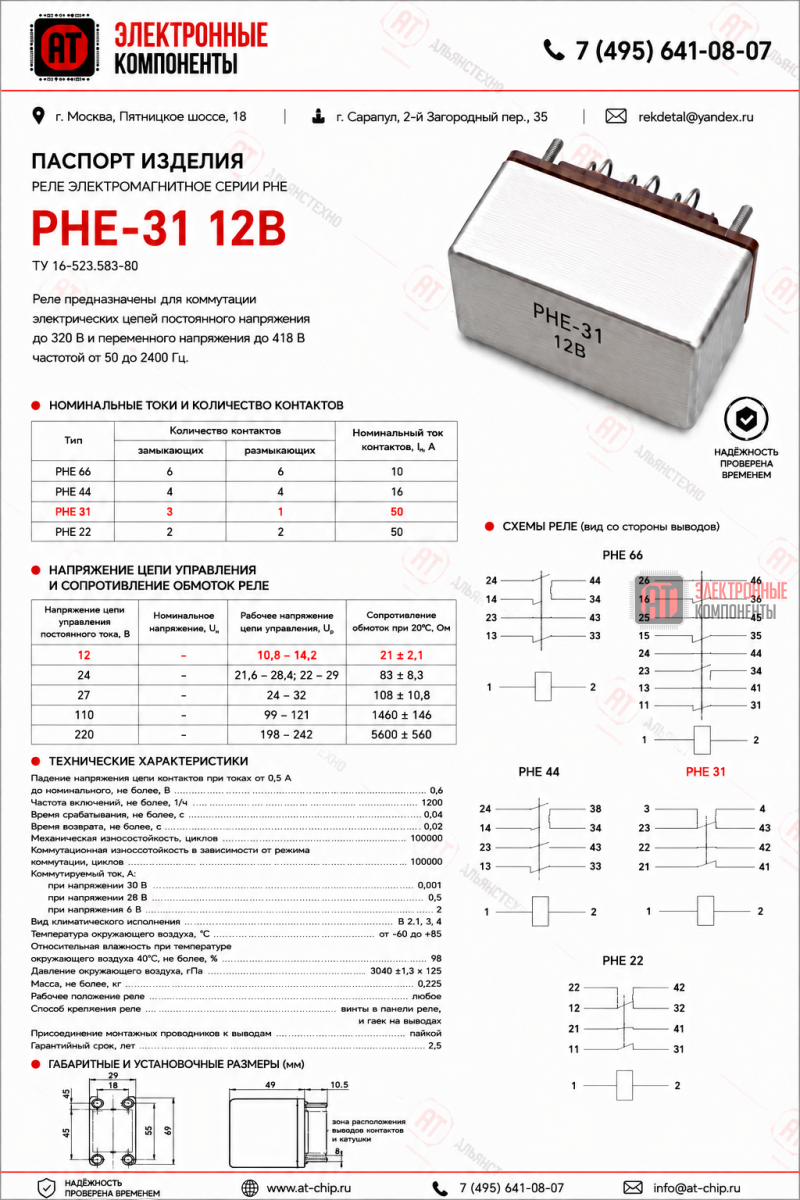

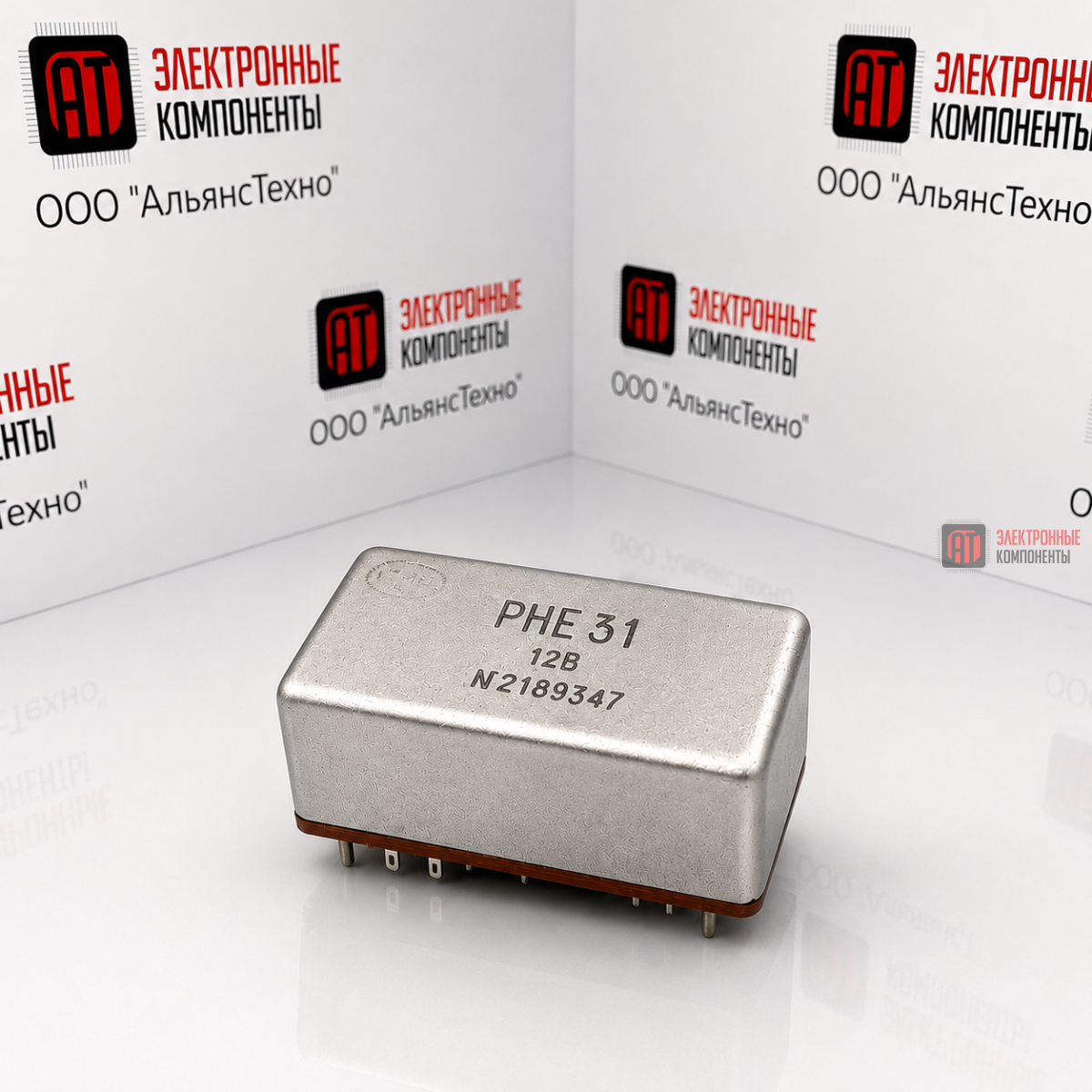

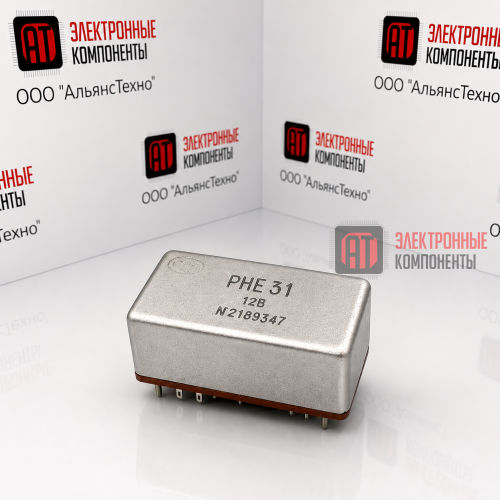

Реле РНЕ-31 12В — электромагнитное сильноточное низкочастотное реле с тремя замыкающими и одним размыкающим контактом.

Реле предназначено для коммутации электрических цепей постоянного напряжения от 6 до 320 В и переменного напряжения от 6 до 418 В частотой от 50 до 2400 Гц.

РНЕ-31 применяется в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.

Основные технические характеристики

• Тип — РНЕ-31.
• Напряжение цепи управления — 12 В постоянного тока.
• Рабочее напряжение цепи управления — 10,8–14,2 В.
• Сопротивление обмотки при 20 °C — 21 ± 2,1 Ом.
• Количество замыкающих контактов — 3.
• Количество размыкающих контактов — 1.
• Номинальный ток контактов — 50 А.
• Время срабатывания — не более 0,04 с.
• Время возврата — не более 0,02 с.
• Допустимая частота включений — до 1200 в час.
• Механическая износостойкость — 100000 циклов.
• Коммутационная износостойкость — до 100000 циклов в зависимости от режима коммутации.

Коммутационные характеристики

• Наименьший коммутируемый ток при напряжении не менее 20 В — 0,5 А.
• Наименьший коммутируемый ток при напряжении не менее 6 В — 1 А.
• Падение напряжения цепи контактов при токах от 0,5 А до номинального — не более 0,6 В.

Отключаемая мощность

• При коммутации постоянного тока — от 96 до 1600 Вт.
• При коммутации переменного тока — от 660 до 12000 ВА.

Условия эксплуатации

• Климатическое исполнение — В2.1, В3.1 или В4.
• Рабочее положение — любое.
• Температура окружающего воздуха — от −60 до +85 °C.
• Относительная влажность воздуха при температуре 40 °C — до 98%.

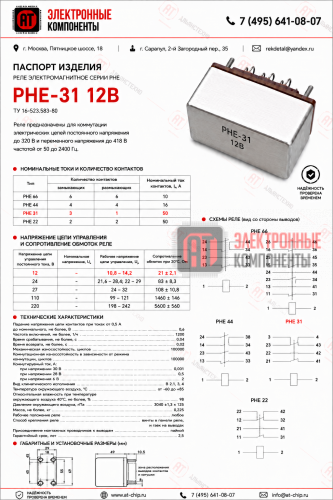

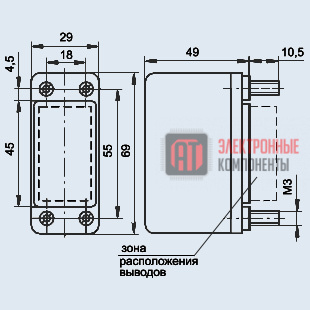

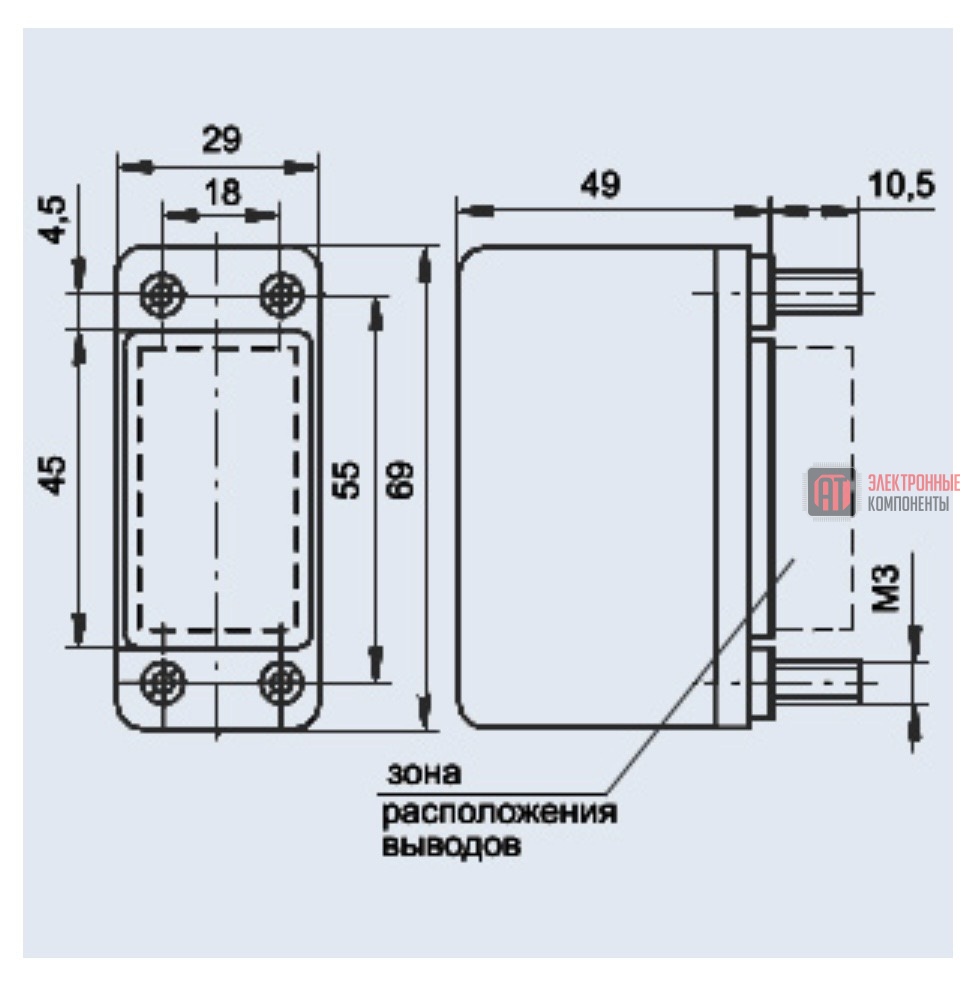

Конструкция и монтаж

Реле представляет собой моноблочную конструкцию на пластмассовом основании и защищено от механических повреждений алюминиевым кожухом.

• Способ крепления — с помощью винтов.
• Присоединение монтажных проводов к выводам — заднее, при помощи пайки.
• Рабочее положение — любое.

Степень защиты

• Для выводов — IP00.
• Для реле — IP40.

Срок службы и технические условия

Минимальный срок службы и срок сохраняемости — 25 лет при условиях хранения и эксплуатации, установленных технической документацией.

Технические условия — ТУ 16-523.583-80.

РНЕ-31 12В — промежуточное электромагнитное реле для коммутации электрических цепей в составе систем управления и радиоэлектронной аппаратуры общего и специального назначения.
