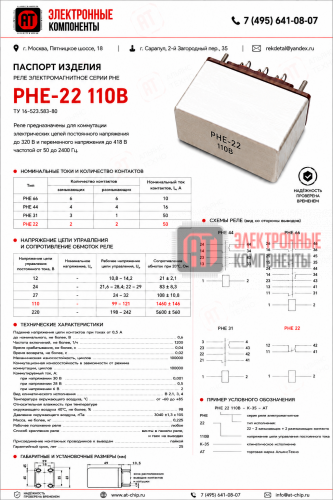

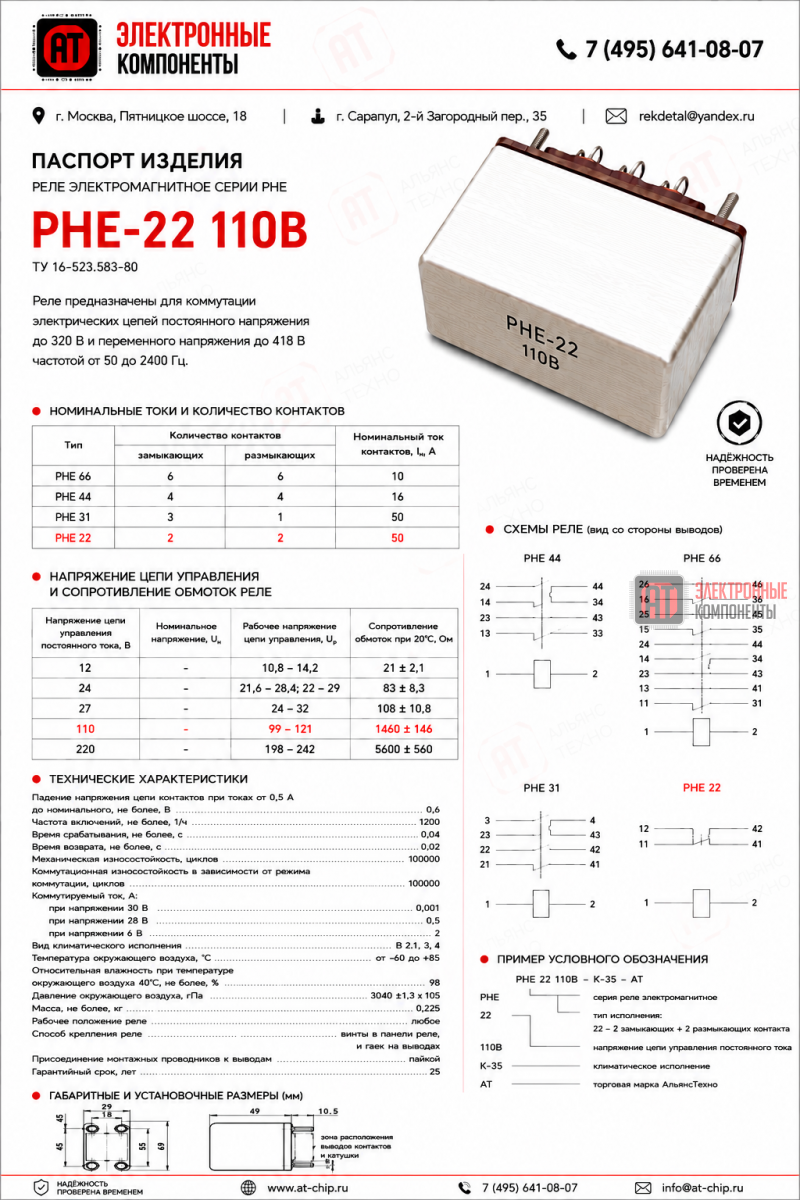

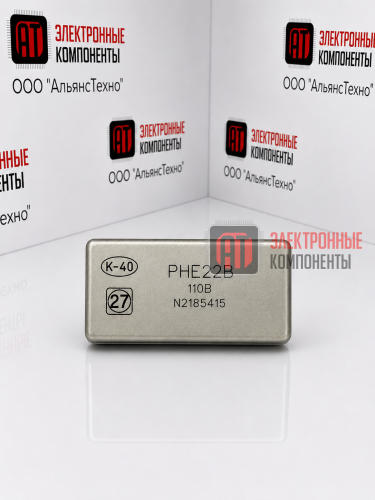

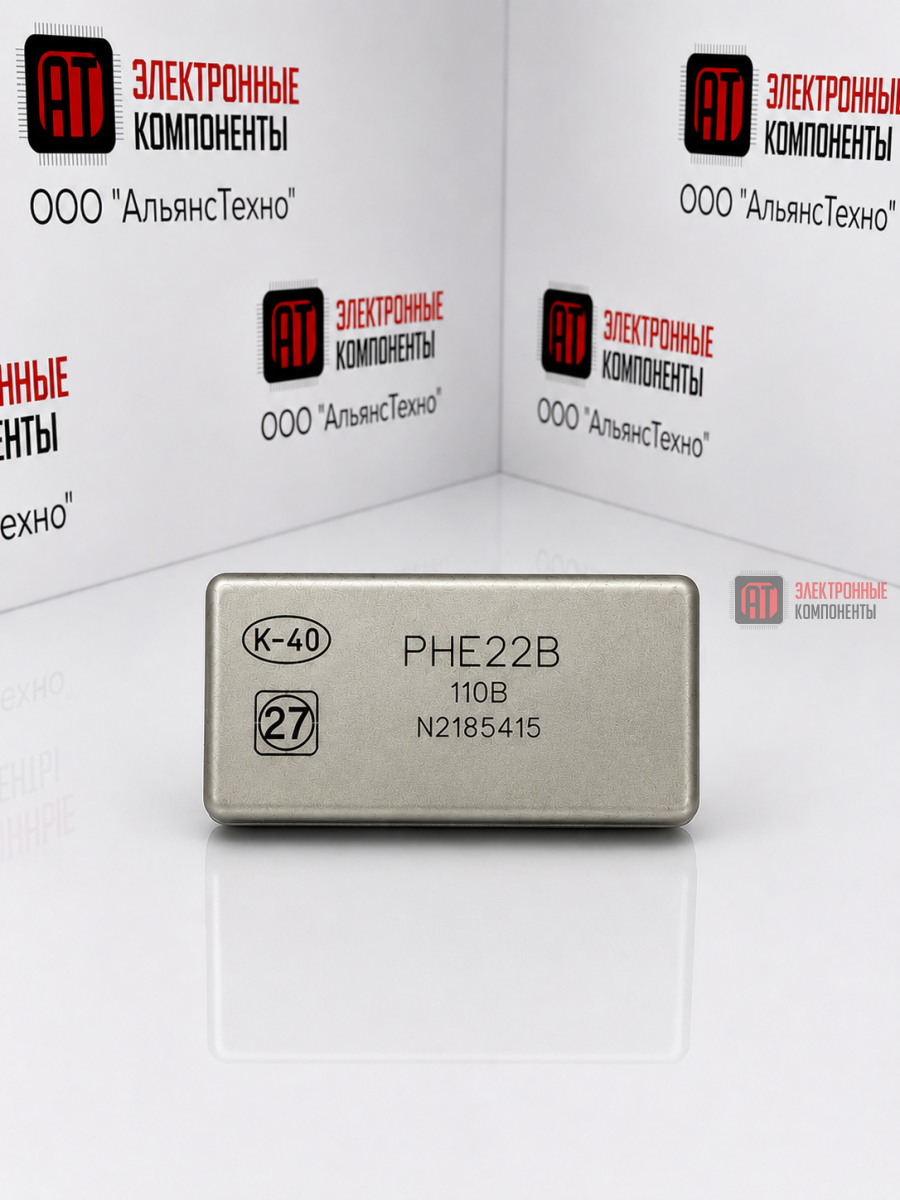

РНЕ-22 110В

Реле электромагнитное РНЕ-22 110В предназначено для коммутации электрических цепей постоянного напряжения до 320 В и переменного напряжения до 418 В частотой от 50 до 2400 Гц.

Реле РНЕ-22 110В имеет 2 замыкающих и 2 размыкающих контакта. Номинальный ток контактов — 50 А.

Основные характеристики

• Тип — РНЕ-22.
• Напряжение цепи управления — 110 В.
• Рабочее напряжение цепи управления — 99–121 В.
• Сопротивление обмотки при 20 °C — 1460 ± 146 Ом.
• Количество замыкающих контактов — 2.
• Количество размыкающих контактов — 2.
• Номинальный ток контактов — 50 А.
• Падение напряжения цепи контактов при токах от 0,5 А до номинального — не более 0,6 В.
• Частота включений — не более 1200 1/ч.
• Время срабатывания — не более 0,04 с.
• Время возврата — не более 0,02 с.
• Механическая износостойкость — 100000 циклов.
• Коммутационная износостойкость — 100000 циклов.

Коммутируемый ток

• При напряжении 30 В — 0,001 А.
• При напряжении 28 В — 0,5 А.
• При напряжении 6 В — 2 А.

Условия эксплуатации

• Климатическое исполнение — В 2.1, 3, 4.
• Температура окружающего воздуха — от ?60 до +85 °C.
• Относительная влажность воздуха при температуре 40 °C — не более 98%.
• Атмосферное давление — 3040 ± 1,3 ? 10? Па.
• Рабочее положение — любое.

Конструкция и монтаж

• Масса — не более 0,225 кг.
• Способ крепления — винты в панели реле и гаек на выводах.
• Присоединение монтажных проводников к выводам — пайкой.

Гарантийный срок — 25 лет.
