РЭС48Б-В РС4.590.204

Реле РЭС48Б-В РС4.590.204 на 6 В

РЭС48Б-В РС4.590.204 — герметичное электромагнитное одностабильное слаботочное реле с двумя переключающими контактными группами. Номинальное напряжение обмотки составляет 6 В постоянного тока.

Основные характеристики

• Номинальное напряжение обмотки — 6 В DC;
• Сопротивление обмотки — 42±4,2 Ом;
• Ток срабатывания — не более 79,5 мА;
• Ток отпускания — не менее 10,4 мА;
• Количество переключающих контактных групп — 2;
• Время срабатывания — не более 10 мс;
• Время отпускания — не более 5 мс;
• Сопротивление изоляции — не менее 200 МОм;
• Электрическая прочность изоляции — 500 В;
• Коммутационная износостойкость — до 100 000 циклов.

Конструктивное исполнение

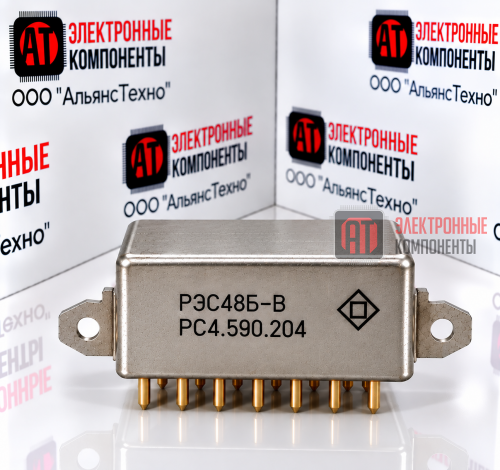

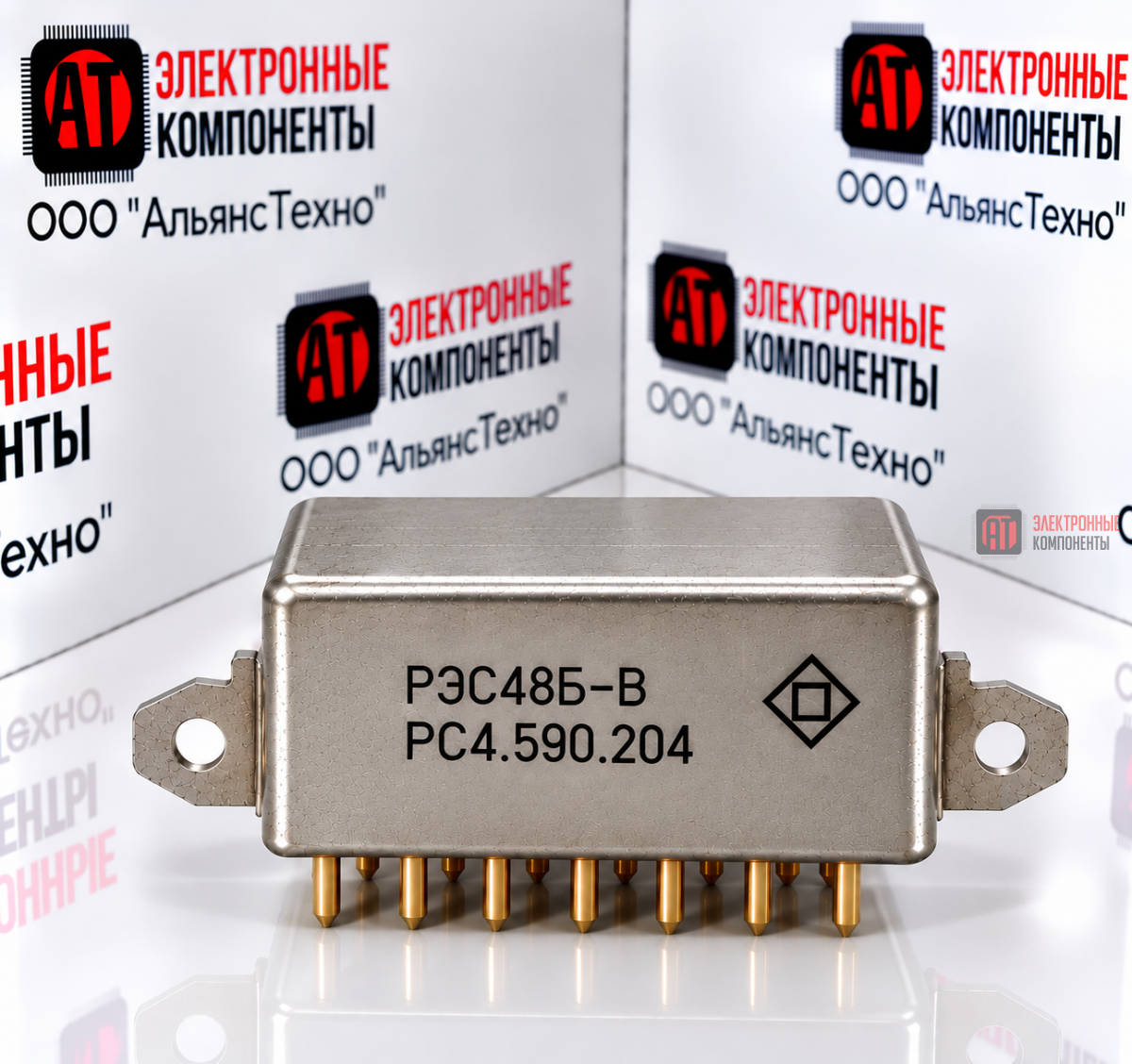

РЭС48Б-В РС4.590.204 выполнено в герметичном корпусе со штыревыми выводами и боковыми держателями-угольниками. Угольники обеспечивают удобное механическое крепление реле в аппаратуре.

Коммутационные возможности

В основном режиме реле допускает коммутацию активной нагрузки постоянного тока 0,1–2,0 А при напряжении 6–30 В с частотой срабатываний до 8 Гц. Максимальная коммутационная износостойкость в данном режиме составляет 100 000 циклов.

Для РС4.590.204 предусмотрен также режим коммутации тока 2–3 А при напряжении 6–36 В с частотой до 2 Гц.

Область применения

РЭС48Б-В РС4.590.204 применяется в радиоэлектронной аппаратуре, устройствах автоматики и управления, измерительной технике, аппаратуре связи и других электронных системах.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +85 °C. Герметичная конструкция обеспечивает защиту внутренних элементов реле от воздействия окружающей среды.
