РЭС48Б-В РС4.590.201-05

Реле РЭС48Б-В РС4.590.201-05 на 27 В

РЭС48Б-В РС4.590.201-05 — герметичное электромагнитное одностабильное слаботочное реле с двумя переключающими контактными группами. Номинальное напряжение обмотки — 27 В постоянного тока.

Основные характеристики

• Номинальное напряжение обмотки — 27 В DC;
• Сопротивление обмотки — 600±60 Ом;
• Ток срабатывания — не более 23 мА;
• Ток отпускания — не менее 3 мА;
• Количество переключающих контактных групп — 2;
• Время срабатывания — не более 10 мс;
• Время отпускания — не более 5 мс;
• Сопротивление изоляции — не менее 200 МОм;
• Электрическая прочность изоляции — 500 В;
• Допустимая частота коммутации — до 7 Гц.

Конструктивное исполнение

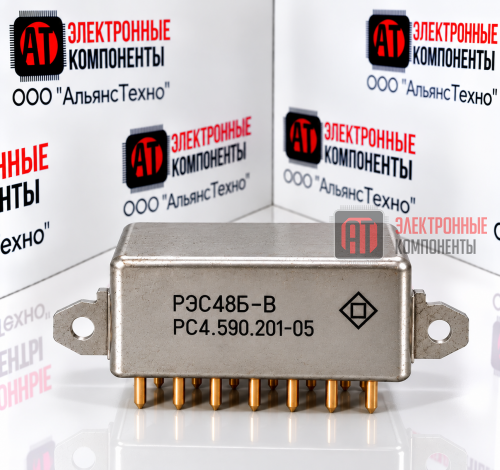

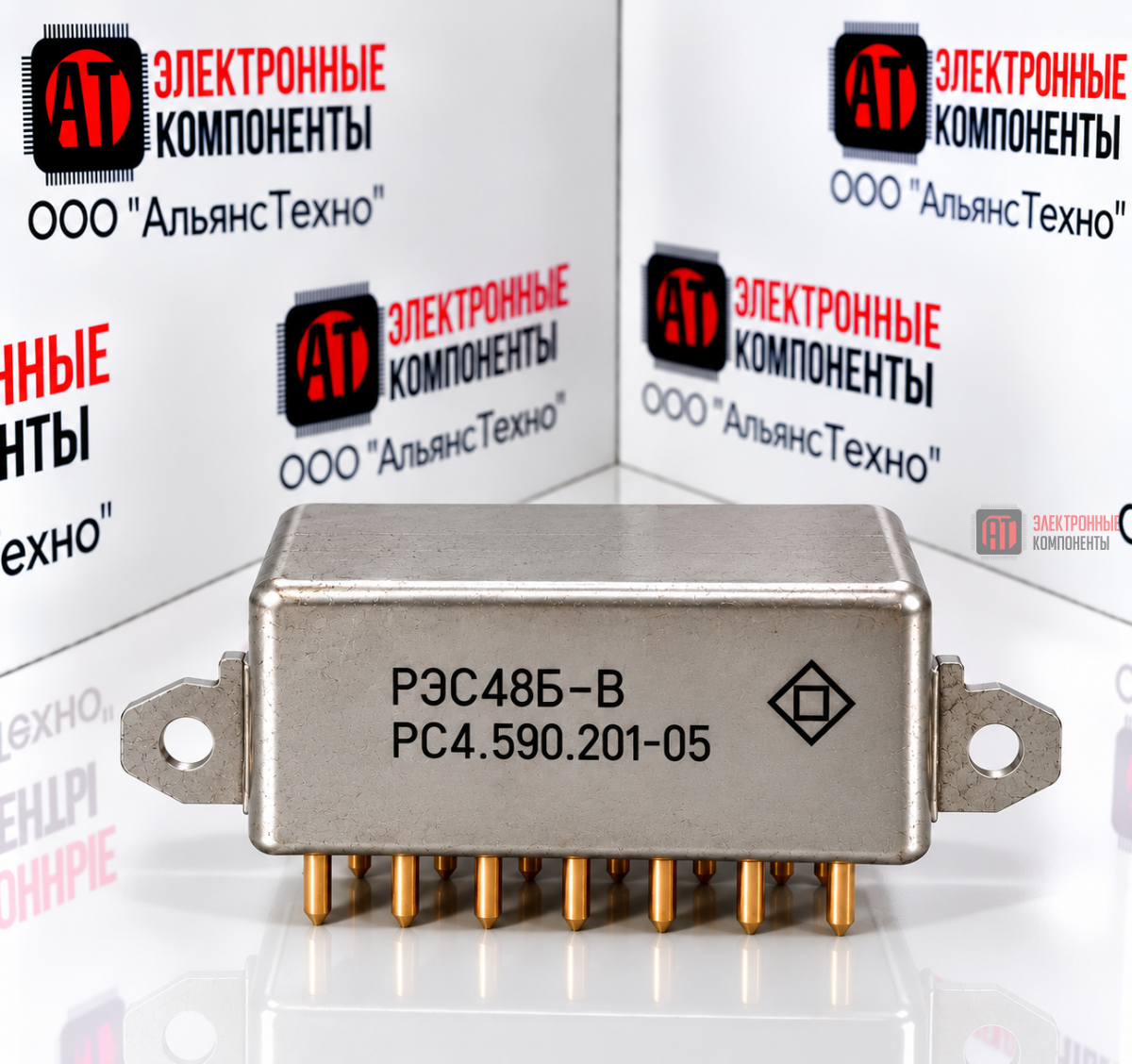

РЭС48Б-В РС4.590.201-05 выполнено в герметичном корпусе со штыревыми выводами и боковыми угольниками для крепления. Исполнение Б предназначено для установки с использованием угольников, что отличает его от исполнения РЭС48А, предназначенного для печатного монтажа.

Коммутационные возможности

Реле предназначено для коммутации электрических цепей постоянного и переменного тока в пределах установленных техническими условиями режимов. Две переключающие контактные группы позволяют использовать изделие в различных схемах управления и автоматики.

Область применения

РЭС48Б-В РС4.590.201-05 применяется в радиоэлектронной аппаратуре, устройствах автоматики и управления, измерительной технике, аппаратуре связи и других электронных системах.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +85 °C. Герметичная конструкция обеспечивает защиту внутренних элементов реле от воздействия окружающей среды.
