РЭС48Б РС4.590.216-01

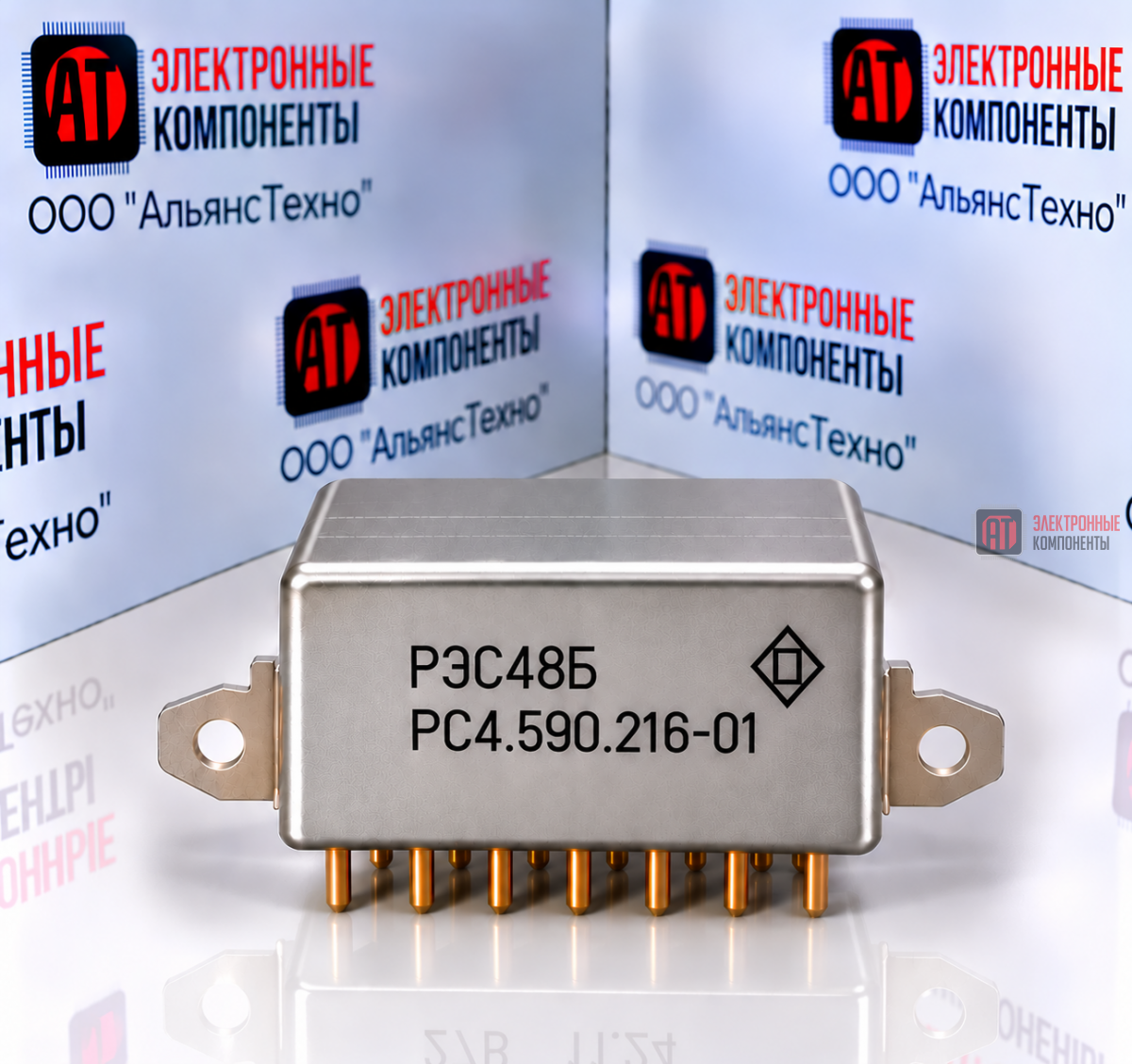

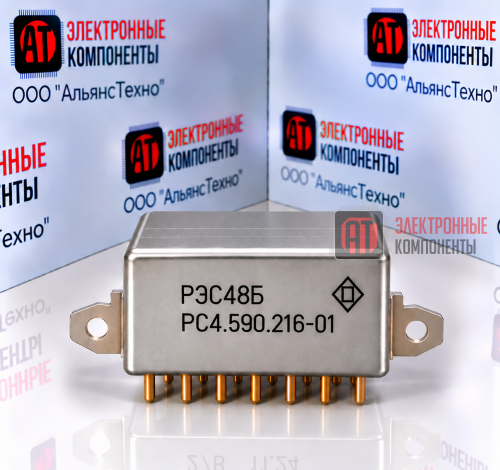

РЭС48Б РС4.590.216-01 6В — герметичное электромагнитное реле

РЭС48Б РС4.590.216-01 — герметичное электромагнитное реле постоянного тока с номинальным напряжением обмотки 6 В. Сопротивление обмотки составляет 42 ± 4,2 Ом. Изделие предназначено для коммутации электрических цепей в аппаратуре автоматики, управления, связи, измерительной и промышленной электронике.

Основные характеристики

• Обозначение: РС4.590.216-01;
• Исполнение: РЭС48Б;
• Номинальное напряжение обмотки: 6 В;
• Род тока: постоянный;
• Сопротивление обмотки: 42 ± 4,2 Ом;
• Ток срабатывания: не более 79,5 мА;
• Ток отпускания: не менее 10,4 мА;
• Количество рабочих контактов: 4;
• Количество направлений: 2;
• Количество замыкающих контактов: 2;
• Количество размыкающих контактов: 2;
• Сопротивление электрического контакта: не более 1,5 Ом;
• Сопротивление изоляции: 200 МОм;
• Электрическая прочность изоляции: 500 В;
• Исполнение корпуса: герметичное;
• Масса: 17 г.

Временные характеристики

• Время срабатывания: не более 10 мс;
• Время возврата: не более 5 мс;
• Допустимая частота включений: до 2 Гц.

Коммутационные характеристики

РЭС48Б РС4.590.216-01 применяется для коммутации электрических цепей в установленных режимах эксплуатации. Номинальный ток контактов составляет до 3 А в зависимости от режима работы.

Коммутационная износостойкость в соответствующем режиме составляет до 10 000 циклов.

Условия эксплуатации

• Рабочая температура: −60…+85 °C;
• Срок сохраняемости: 12 лет;
• Минимальный срок службы: 12 лет.

Габаритные размеры

Для исполнения РЭС48Б габаритные размеры составляют 38 × 10,5 × 27 мм. Масса изделия — 17 г.

Область применения

РЭС48Б РС4.590.216-01 применяется в аппаратуре автоматики и управления, системах связи, измерительной технике, радиоэлектронной аппаратуре и промышленном оборудовании.

Преимущества

• номинальное напряжение обмотки 6 В;
• сопротивление обмотки 42 ± 4,2 Ом;
• герметичное исполнение;
• две переключающие контактные группы;
• высокая надёжность коммутации;
• рабочий диапазон температур от −60 до +85 °C.
