РЭС48Б РС4.590.205

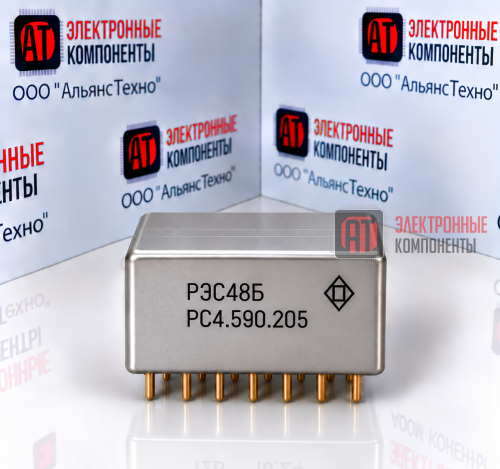

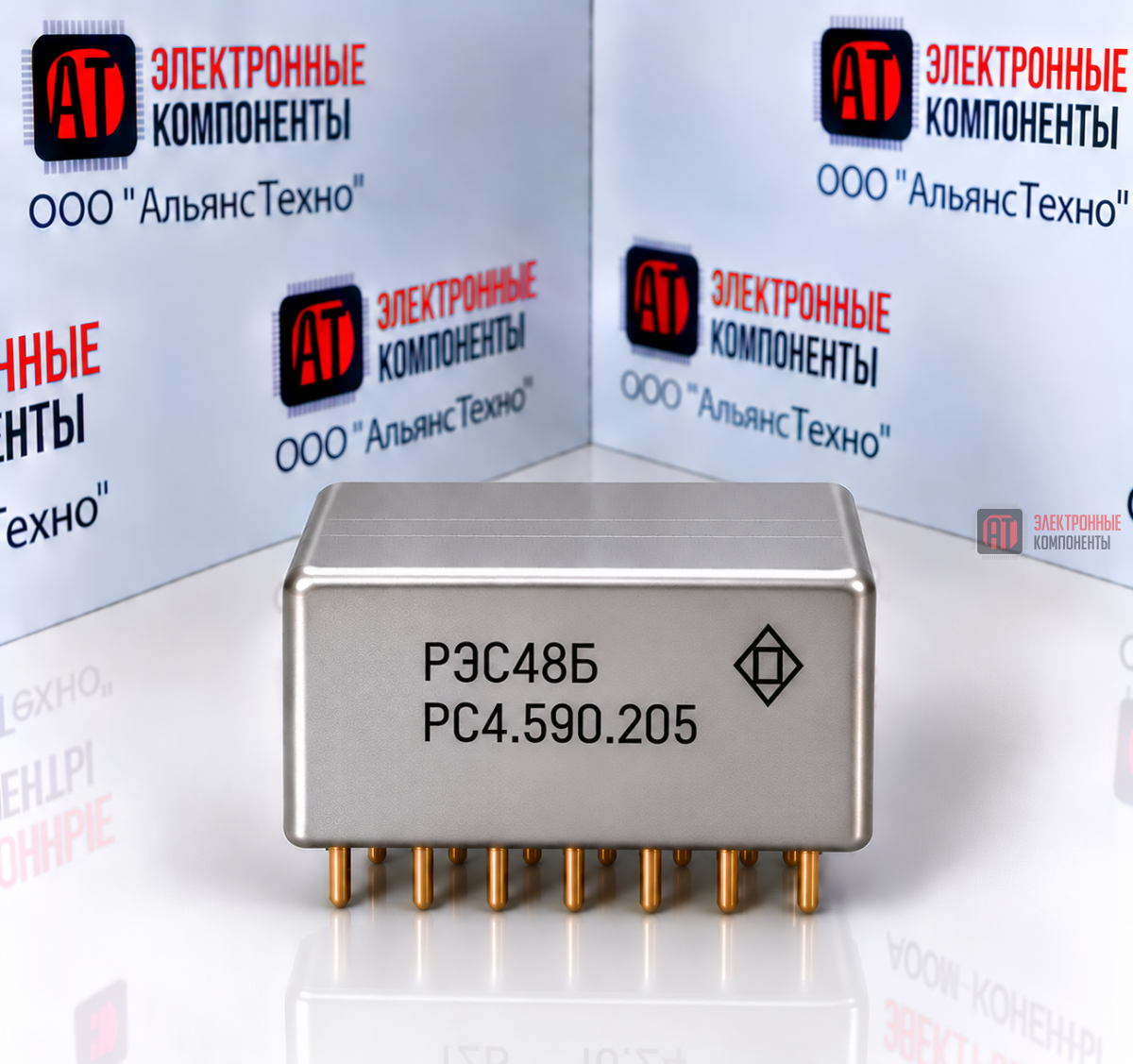

РЭС48Б РС4.590.205 100В — герметичное электромагнитное реле

РЭС48Б РС4.590.205 — герметичное слаботочное электромагнитное реле постоянного тока с двумя переключающими контактами. Исполнение рассчитано на рабочее напряжение 100 В.

Реле применяется для коммутации электрических цепей в промышленной автоматике, аппаратуре управления, радиотехнических и электронных устройствах. Конструкция РЭС48Б предусматривает монтаж с использованием угольников.

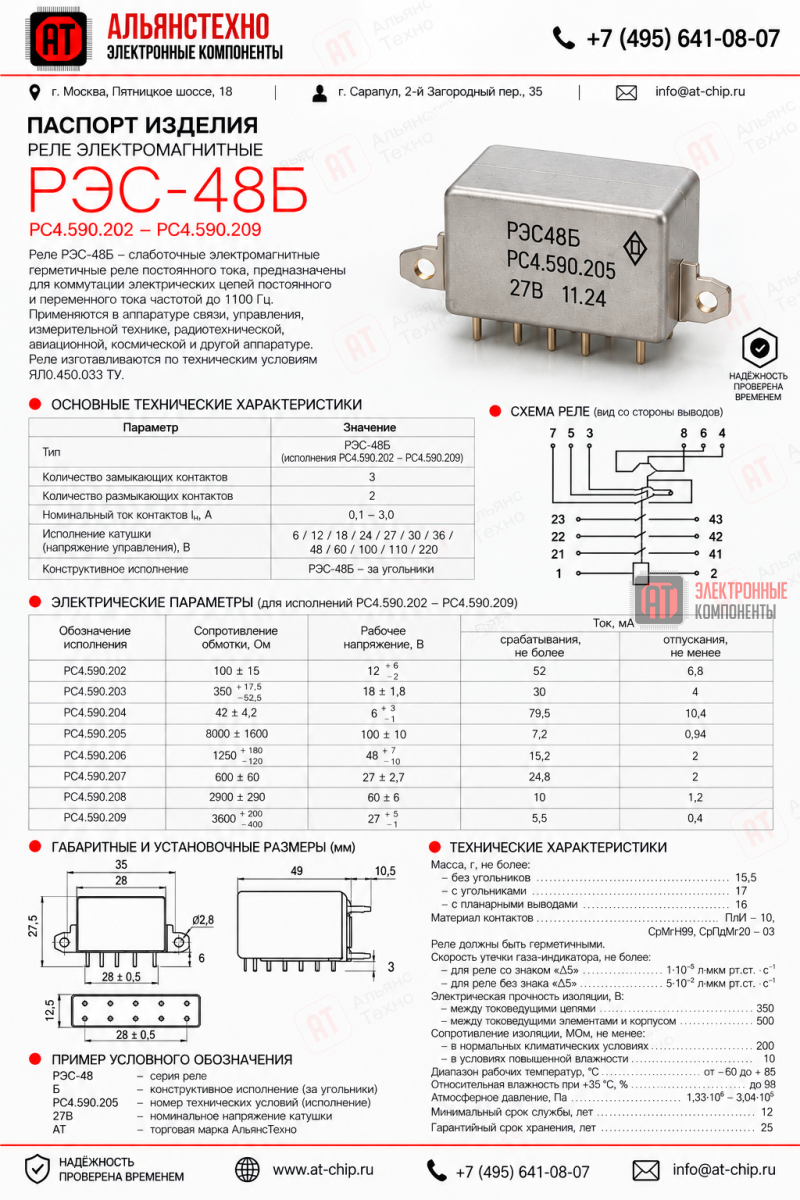

Основные характеристики

• Тип: РЭС48Б;
• Обозначение: РС4.590.205;
• Рабочее напряжение: 100 ± 10 В;
• Сопротивление обмотки: 8000 ± 1600 Ом;
• Ток срабатывания: не более 7,2 мА;
• Ток отпускания: не менее 0,94 мА;
• Контактная система: 2 переключающих контакта;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Рабочая температура: −60…+85 °C;
• Масса: около 17 г.

Коммутационные характеристики

Для РС4.590.205 предусмотрена коммутация активной нагрузки при токе 0,05–0,3 А и напряжении 30–220 В. Максимальная частота срабатывания в данном режиме составляет 7 Гц, ресурс — до 200 000 коммутационных циклов. [oai_citation:1‡Электроника МБ](https://electro.mashinform.ru/rele-napryazheniya/rele-jelektromagnitnye-rjes48-obj610.html?utm_source=chatgpt.com)

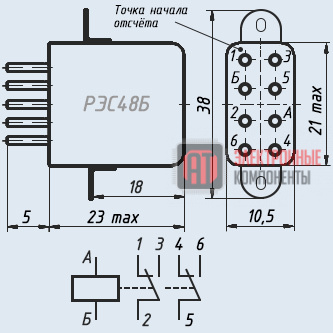

Конструкция

РЭС48Б выполнено в герметичном корпусе с конструктивными элементами для монтажа. Герметичная конструкция защищает внутренний механизм реле от воздействия окружающей среды.

Принцип работы

При подаче управляющего напряжения 100 В постоянного тока на обмотку возникает магнитное поле, перемещающее якорь реле. В результате происходит переключение контактных групп. После снятия напряжения механизм возвращается в исходное положение.

Область применения

• промышленная автоматика;
• системы управления;
• радиотехническая аппаратура;
• контрольно-измерительное оборудование;
• электронные блоки управления;
• аппаратура связи;
• специальное оборудование.

Преимущества РЭС48Б РС4.590.205

• герметичное исполнение;
• рабочее напряжение 100 В;
• два переключающих контакта;
• высокое сопротивление обмотки;
• компактная конструкция;
• широкий температурный диапазон;
• быстрое срабатывание и отпускание;
• монтажное исполнение РЭС48Б с угольниками.

Заказать РЭС48Б РС4.590.205

При заказе необходимо указывать полное обозначение РС4.590.205 и рабочее напряжение 100 В. Это позволяет исключить замену на другое исполнение серии РЭС48 с отличающимися электрическими параметрами.
