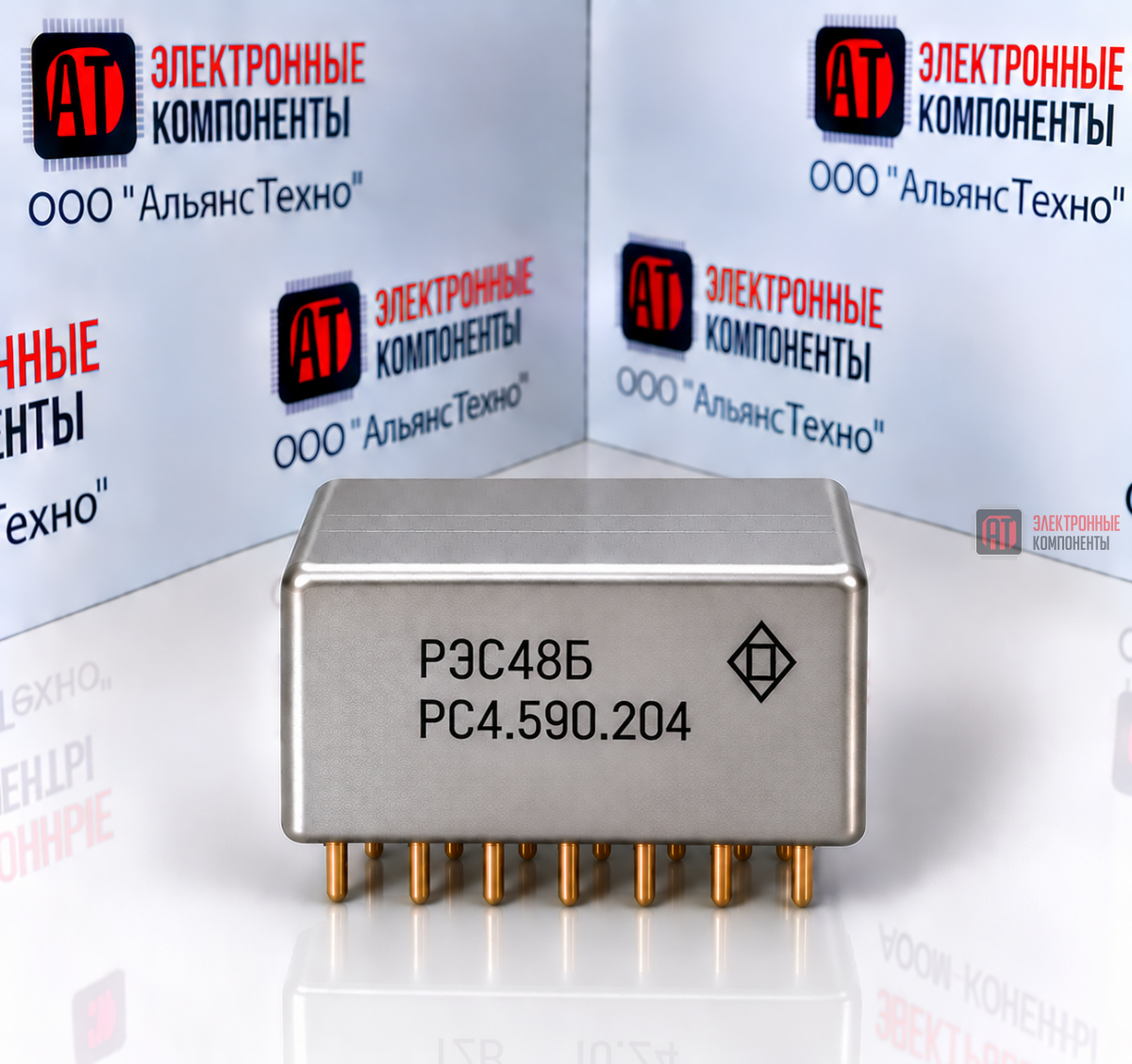

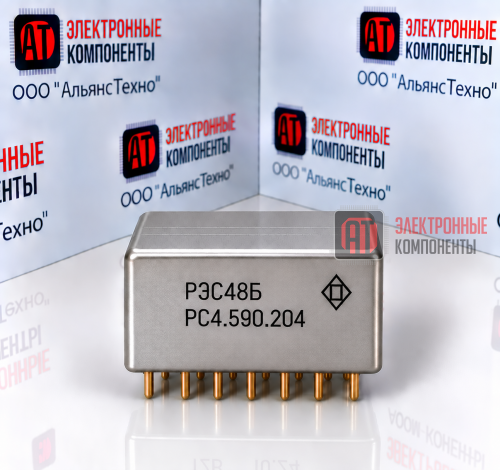

РЭС48Б РС4.590.204

РЭС48Б РС4.590.204 6В — герметичное электромагнитное реле

РЭС48Б РС4.590.204 — слаботочное электромагнитное реле постоянного тока в герметичном исполнении. Данное исполнение рассчитано на рабочее напряжение 6 В и имеет два переключающих контакта.

Основные характеристики

• Тип: РЭС48Б;
• Полное обозначение: РС4.590.204;
• Рабочее напряжение: 6 В (+3/−1 В);
• Сопротивление обмотки: 42 ± 4,2 Ом;
• Ток срабатывания: не более 79,5 мА;
• Ток отпускания: не менее 10,4 мА;
• Контактная система: 2 переключающих контакта;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Рабочая температура: −60…+85 °C;
• Масса: около 17 г.

Коммутационные характеристики

Для исполнения РС4.590.204 предусмотрена коммутация активной нагрузки постоянного тока в диапазоне 2–3 А при напряжении 6–36 В. Максимальная частота срабатываний в данном режиме составляет 2 Гц.

Конструкция

РЭС48Б выполнено в герметичном корпусе с конструктивными угольниками для монтажа. Герметичное исполнение обеспечивает защиту внутреннего механизма от воздействия окружающей среды.

Принцип работы

При подаче управляющего напряжения 6 В постоянного тока на обмотку создаётся магнитное поле. Якорь реле перемещается и переключает контактные группы. После снятия напряжения механизм возвращается в исходное положение.

Область применения

• промышленная автоматика;
• аппаратура управления;
• радиотехнические устройства;
• контрольно-измерительное оборудование;
• электронные системы управления;
• аппаратура связи;
• специальное оборудование.

Преимущества

• герметичное исполнение;
• рабочее напряжение 6 В;
• два переключающих контакта;
• компактная конструкция;
• широкий диапазон рабочих температур;
• быстрое срабатывание и отпускание;
• монтажное исполнение РЭС48Б с угольниками.

Заказать РЭС48Б РС4.590.204

При заказе необходимо указывать полное обозначение РС4.590.204, поскольку исполнения серии РЭС48 отличаются напряжением обмотки и электрическими параметрами.
