РЭС48Б РС4.590.203

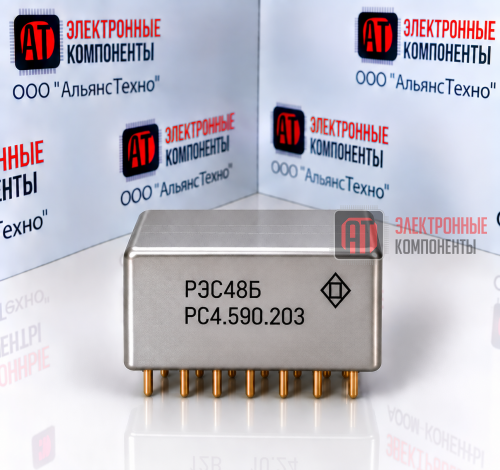

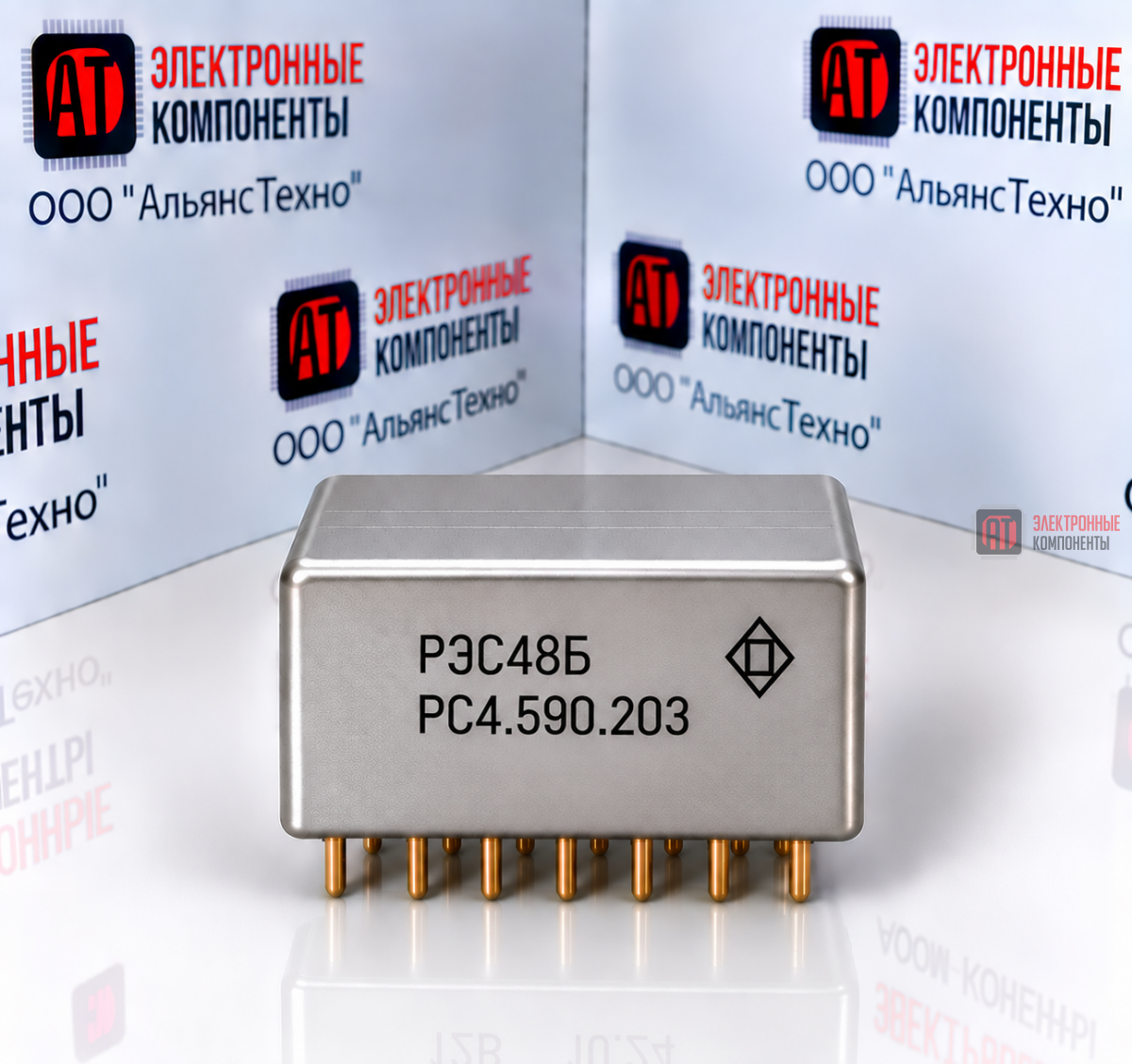

РЭС48Б РС4.590.203 18В — герметичное электромагнитное реле

РЭС48Б РС4.590.203 — слаботочное неполяризованное электромагнитное реле постоянного тока в герметичном исполнении. Реле рассчитано на рабочее напряжение 18 В и имеет два переключающих контакта.

Основные характеристики

• Тип: РЭС48Б;
• Обозначение: РС4.590.203;
• Рабочее напряжение: 18 ±1,8 В;
• Сопротивление обмотки: 350 +17,5/−52,5 Ом;
• Ток срабатывания: не более 30 мА;
• Ток отпускания: не менее 4 мА;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Сопротивление цепи контактов: не более 1,5 Ом;
• Контактная система: 2 переключающих контакта;
• Рабочая температура: −60…+85 °C;
• Масса: около 15,5 г.

Конструкция

Исполнение РЭС48Б предназначено для монтажа за угольники. Герметичный корпус защищает внутренний электромагнитный механизм от воздействия окружающей среды.

Принцип работы

При подаче напряжения 18 В постоянного тока на обмотку возникает магнитное поле, которое приводит в действие якорь и переключает контактные группы. После снятия напряжения механизм возвращается в исходное положение.

Область применения

• промышленная автоматика;
• системы управления;
• радиотехническая аппаратура;
• контрольно-измерительные приборы;
• электронные блоки управления;
• аппаратура связи;
• специальное оборудование.

Преимущества РЭС48Б РС4.590.203

• герметичное исполнение;
• рабочее напряжение 18 В;
• два переключающих контакта;
• компактные размеры;
• широкий диапазон рабочих температур;
• быстрое срабатывание и отпускание;
• монтажное исполнение с угольниками.

Заказ и подбор

При выборе реле необходимо учитывать полное обозначение РС4.590.203, поскольку исполнения серии РЭС48 отличаются рабочим напряжением, сопротивлением обмотки и электрическими параметрами.
