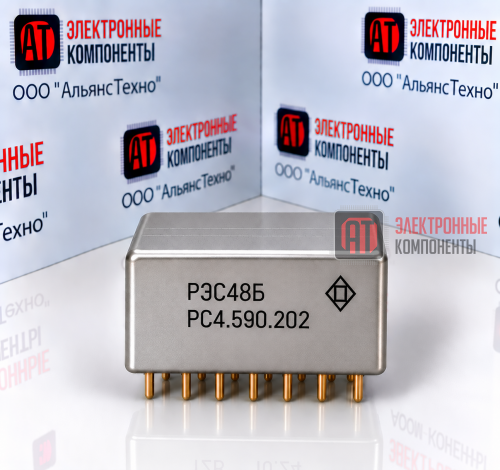

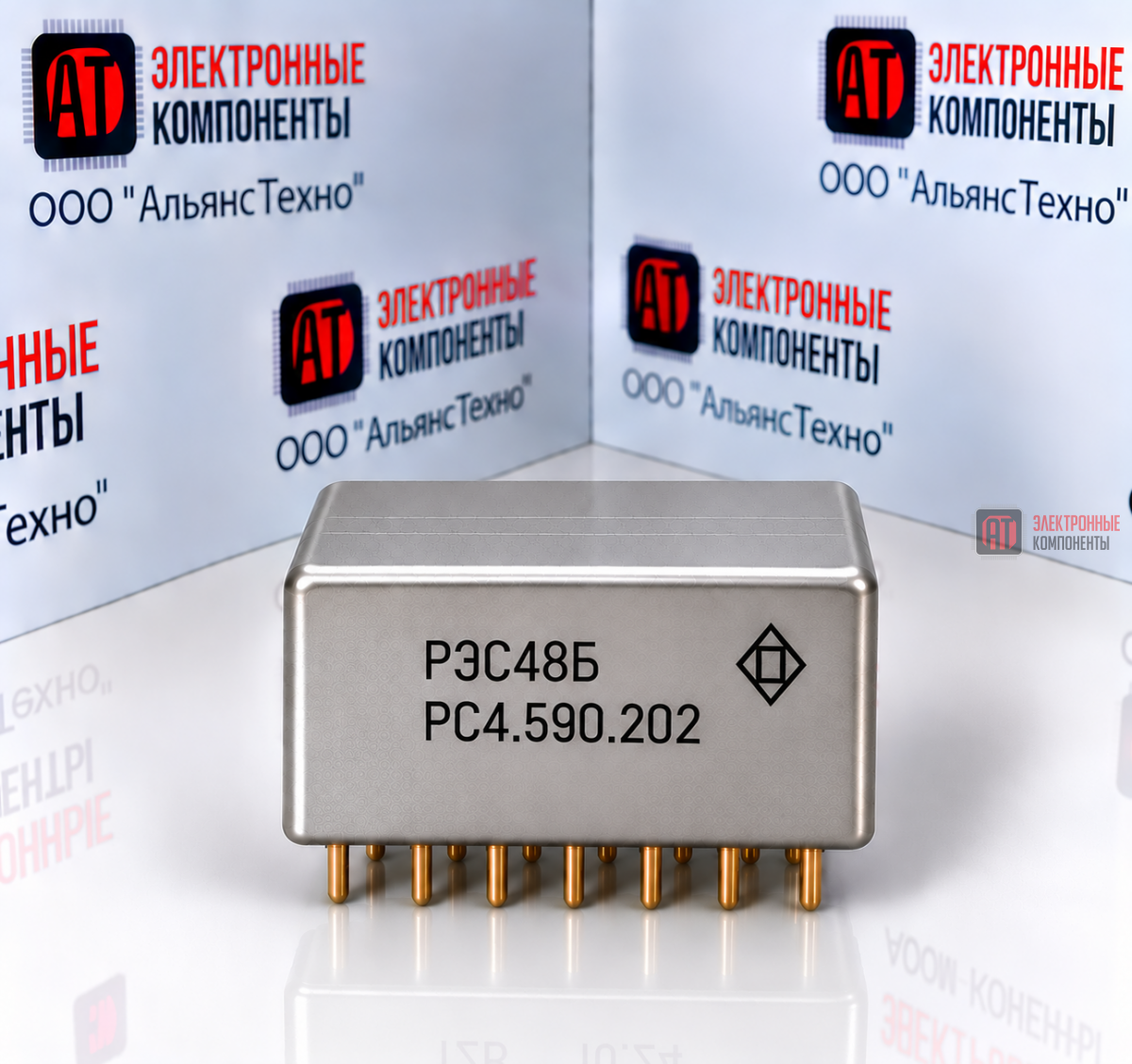

РЭС48Б РС4.590.202

РЭС48Б РС4.590.202 12В — герметичное электромагнитное реле

РЭС48Б РС4.590.202 — слаботочное электромагнитное реле постоянного тока в герметичном исполнении. Данное исполнение рассчитано на рабочее напряжение 12 В и оснащено двумя переключающими контактами.

Реле предназначено для коммутации электрических цепей постоянного и переменного тока и применяется в аппаратуре автоматики, управления, промышленной электронике, радиотехнических и специальных электронных устройствах.

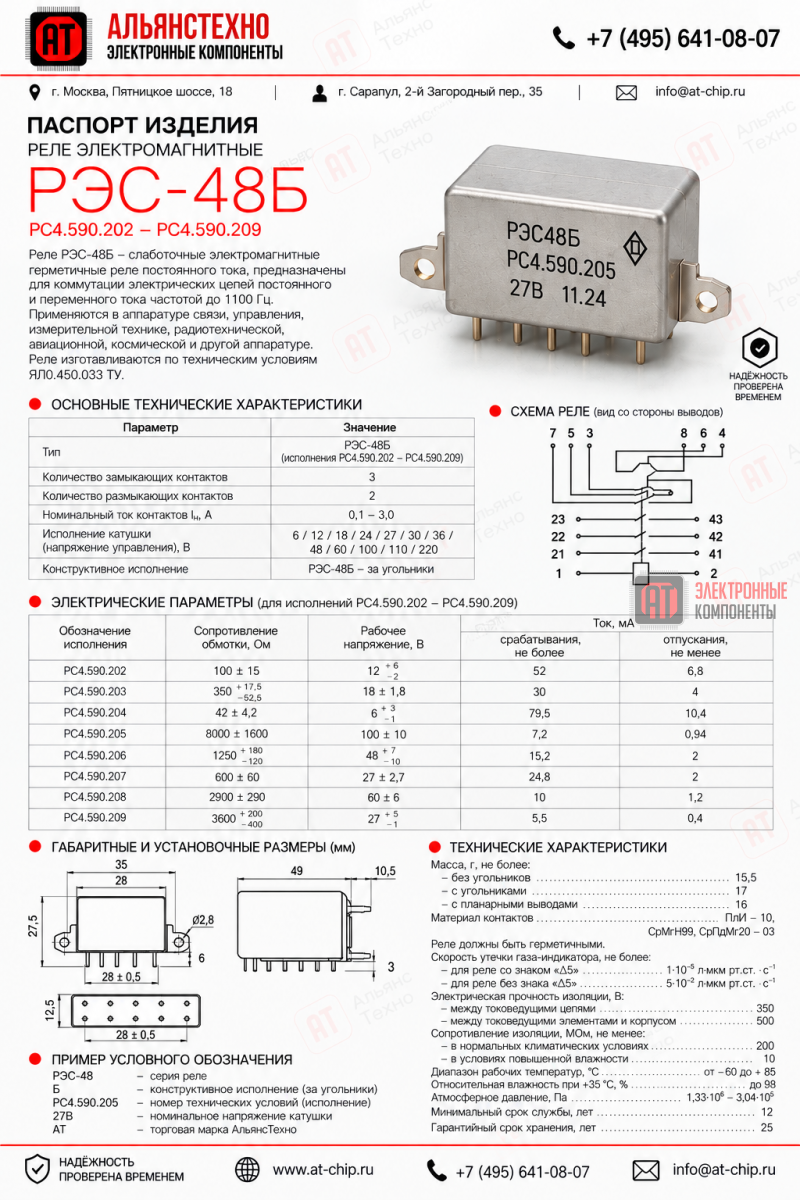

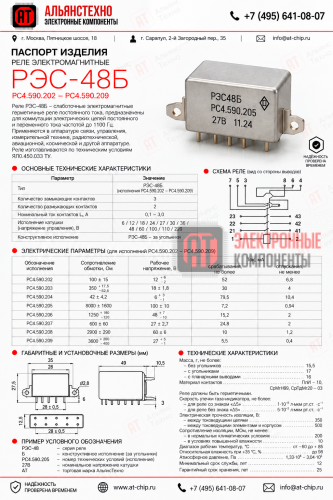

Основные характеристики РЭС48Б РС4.590.202

• Тип: РЭС48Б;
• Полное обозначение: РС4.590.202;
• Рабочее напряжение: 12 В;
• Сопротивление обмотки: 100 ± 15 Ом;
• Ток срабатывания: не более 52 мА;
• Ток отпускания: не менее 6,8 мА;
• Контактная система: 2 переключающих контакта;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Рабочая температура: −60…+85 °C;
• Габаритные размеры: 37 × 10 × 28 мм;
• Масса: около 15,75 г.

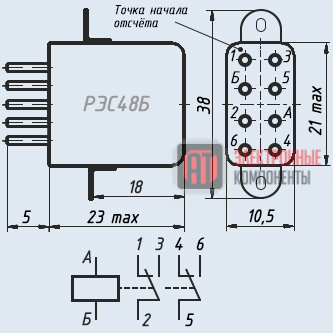

Конструкция

РЭС48Б РС4.590.202 выполнено в герметичном корпусе с выводами и конструктивными угольниками. Такое исполнение удобно для установки в аппаратуре, где требуется фиксированное механическое крепление реле.

Принцип работы

При подаче управляющего напряжения 12 В постоянного тока на обмотку создаётся магнитное поле, которое перемещает якорь и переключает контактные группы. После снятия управляющего напряжения механизм возвращается в исходное положение.

Область применения

• промышленная автоматика;
• системы управления;
• радиотехническая аппаратура;
• контрольно-измерительное оборудование;
• электронные блоки управления;
• аппаратура связи;
• специальная техника.

Преимущества

• герметичная конструкция;
• рабочее напряжение 12 В;
• два переключающих контакта;
• компактные габариты;
• конструктивное исполнение РЭС48Б с угольниками;
• широкий диапазон рабочих температур;
• быстрое срабатывание и отпускание.

Заказать РЭС48Б РС4.590.202

При подборе необходимо учитывать полное обозначение РС4.590.202, поскольку исполнения серии РЭС48 отличаются рабочими напряжениями и параметрами обмотки.
