РЭС48Б РС4.590.201

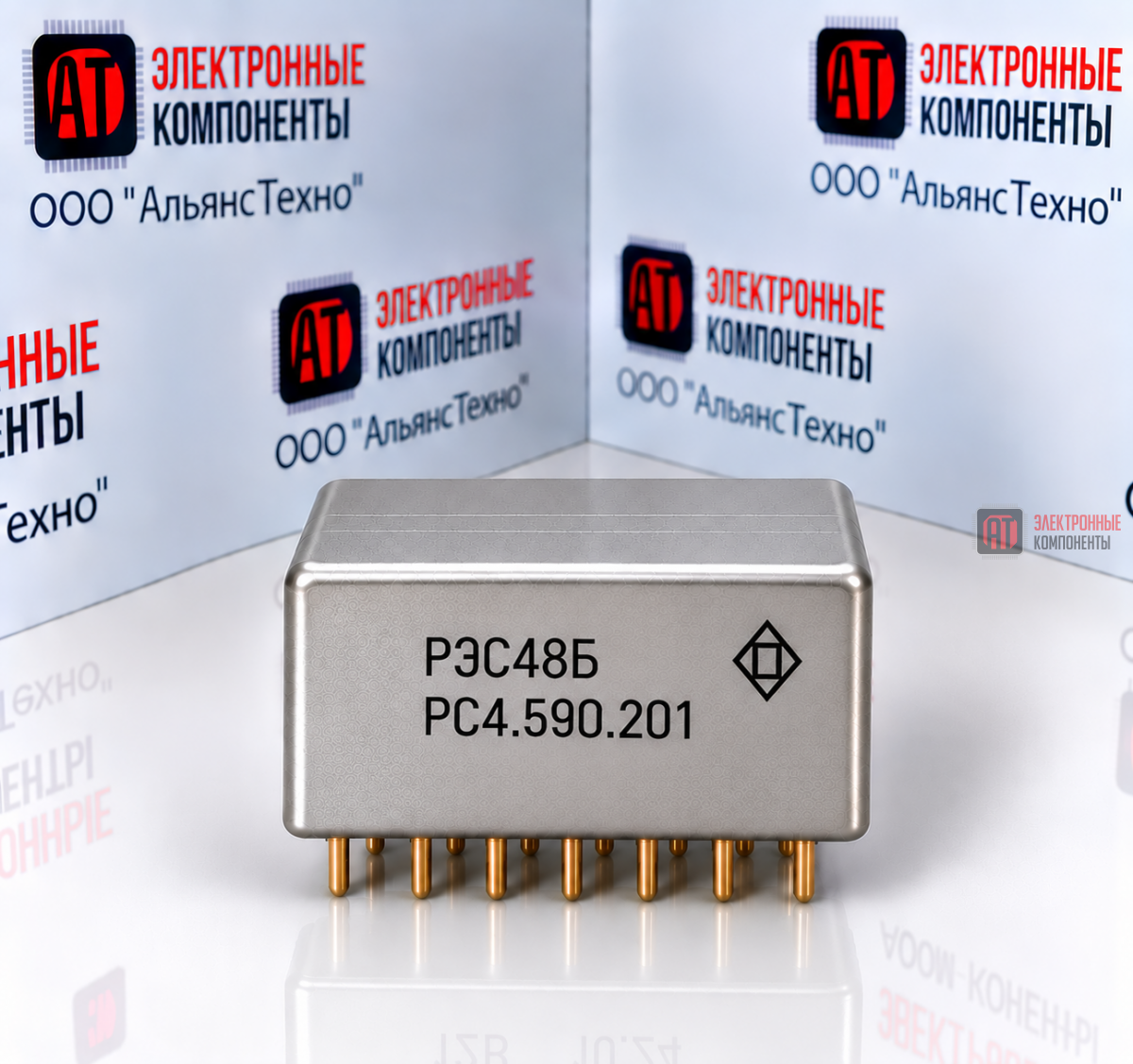

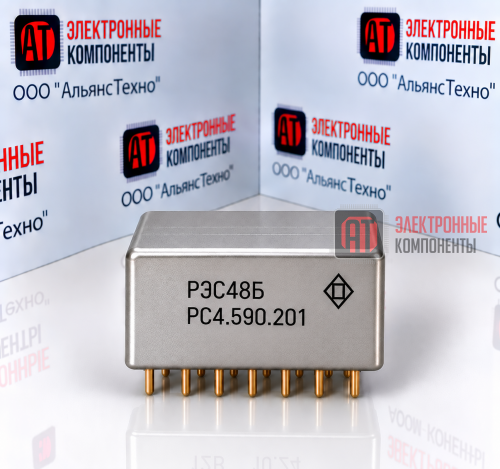

РЭС48Б РС4.590.201 27В — герметичное электромагнитное реле

РЭС48Б РС4.590.201 — электромагнитное реле постоянного тока в герметичном исполнении с двумя переключающими контактами. Данное исполнение рассчитано на номинальное напряжение обмотки 27 В.

РЭС48Б отличается конструктивным исполнением с угольниками и предназначено для установки в электрическую и электронную аппаратуру, где требуется компактное герметичное реле с надежной коммутацией цепей.

Основные характеристики

• Тип: РЭС48Б;
• Полное обозначение: РС4.590.201;
• Номинальное напряжение: 27 В;
• Сопротивление обмотки: 600 ± 60 Ом;
• Ток срабатывания: не более 23 мА;
• Ток отпускания: не менее 3 мА;
• Количество переключающих контактов: 2;
• Сопротивление изоляции: не менее 200 МОм;
• Время срабатывания: не более 10 мс;
• Время возврата: не более 5 мс;
• Рабочая температура: −60…+85 °C;
• Габаритные размеры: 38 × 10,5 × 27 мм;
• Масса: около 17 г.

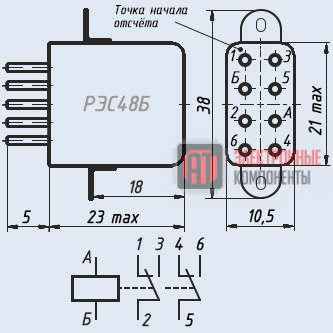

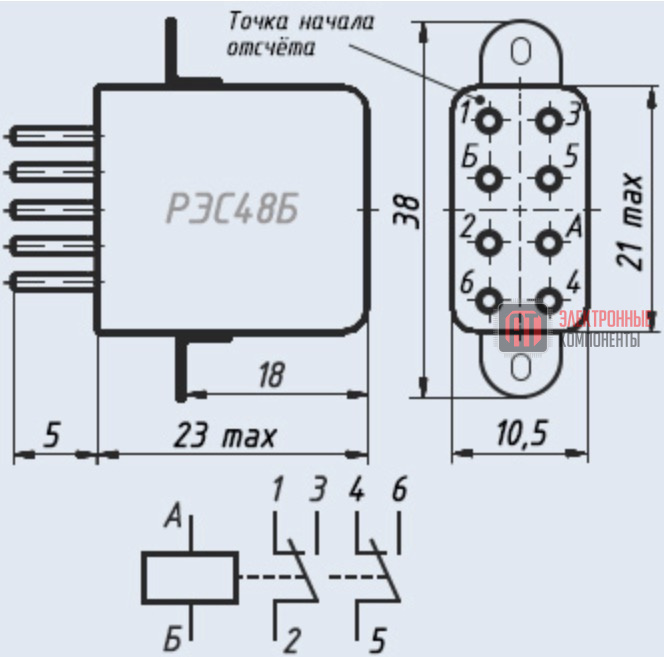

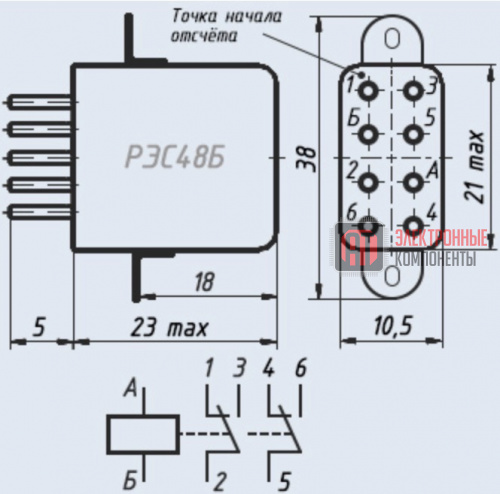

Конструкция РЭС48Б

Реле выполнено в герметичном корпусе. Исполнение РЭС48Б предусматривает конструктивные угольники, благодаря чему изделие отличается от исполнения РЭС48А способом монтажа.

Принцип работы

При подаче постоянного напряжения 27 В на обмотку реле создаётся магнитное поле, приводящее в действие электромагнитный механизм. Якорь переключает контактные группы, обеспечивая коммутацию подключённой электрической цепи.

После снятия управляющего напряжения механизм возвращается в исходное положение.

Область применения

• промышленная автоматика;
• аппаратура управления;
• радиотехнические устройства;
• контрольно-измерительное оборудование;
• электронные блоки управления;
• системы коммутации электрических цепей;
• специальная и промышленная аппаратура.

Преимущества

• герметичная конструкция;
• компактные размеры;
• два переключающих контакта;
• управление постоянным током 27 В;
• широкий диапазон рабочих температур;
• конструктивное исполнение РЭС48Б с угольниками;
• быстрое срабатывание и отпускание.

Заказать РЭС48Б РС4.590.201

При выборе необходимо учитывать полное обозначение изделия РС4.590.201, поскольку различные исполнения серии РЭС48 имеют разные электрические параметры. РЭС48Б РС4.590.201 рассчитано на напряжение обмотки 27 В.
