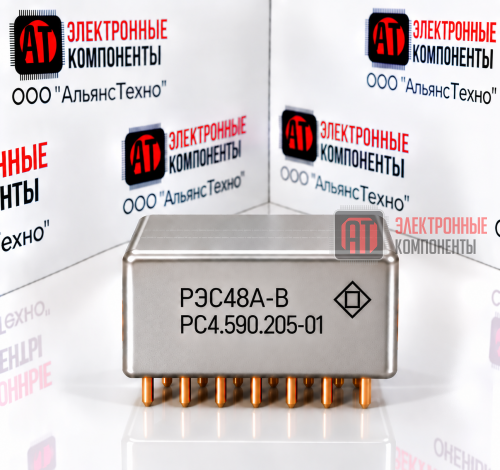

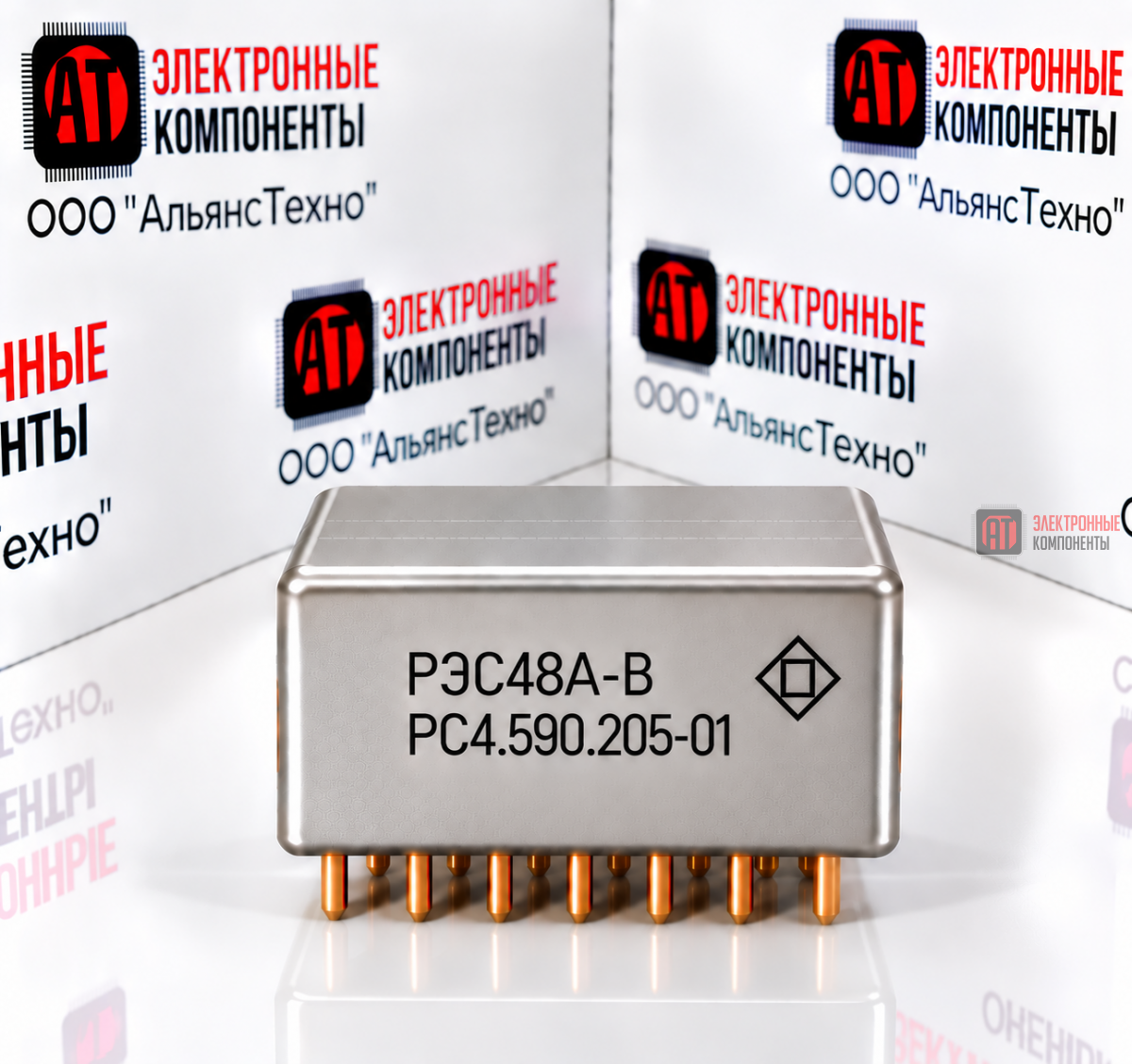

РЭС48А-В РС4.590.205-01

РЭС48А-В РС4.590.205-01 — электромагнитное реле 100 В

РЭС48А-В РС4.590.205-01 — герметичное слаботочное электромагнитное реле постоянного тока на рабочее напряжение 100 В во всеклиматическом исполнении. Изделие предназначено для коммутации электрических цепей в аппаратуре автоматики, управления, контроля и электронной технике.

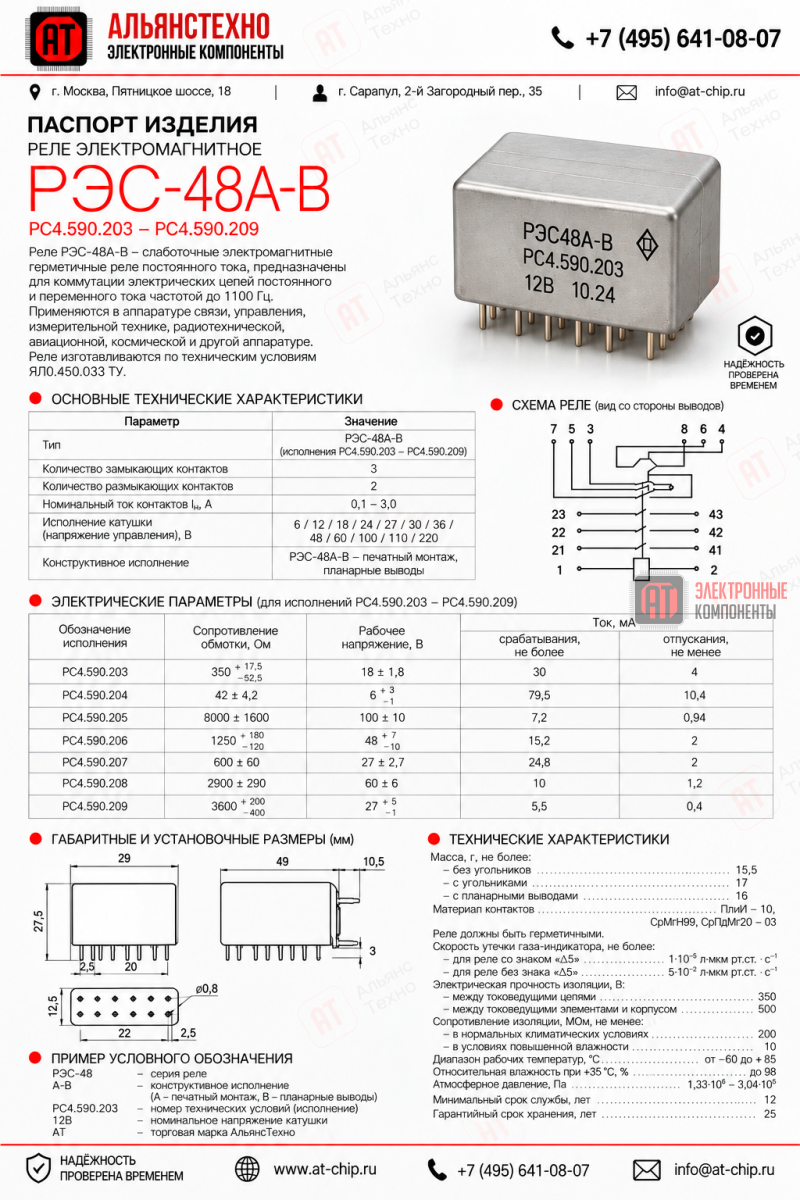

Основные характеристики

• Тип: электромагнитное слаботочное реле;
• Исполнение: РЭС48А-В;
• Обозначение: РС4.590.205-01;
• Рабочее напряжение: 100 ±10 В;
• Род тока: постоянный;
• Сопротивление обмотки: 8000 ±1600 Ом;
• Ток срабатывания: не более 7,2 мА;
• Ток отпускания: не менее 0,94 мА;
• Контактная система: 2 переключающие группы;
• Количество замыкающих контактов: 2;
• Количество размыкающих контактов: 2;
• Сопротивление электрического контакта: не более 1,5 Ом;
• Время срабатывания: не более 10 мс;
• Время возврата: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Масса: 15,5 г;
• Климатическое исполнение: В, всеклиматическое;
• Рабочая температура: от −60 до +100 °C.

Коммутационные возможности

Для РС4.590.205 предусмотрен режим коммутации активной нагрузки постоянного тока с током 0,05–0,3 А при напряжении 30–220 В. Максимальная частота срабатываний в данном режиме составляет 7 Гц, коммутационная износостойкость — до 200 000 циклов.

Конструкция

РЭС48А-В РС4.590.205-01 выполнено в герметичном компактном корпусе. Исполнение РЭС48А-В относится к всеклиматическому исполнению серии РЭС48 и предназначено для применения в электронной аппаратуре.

Контактная система

Реле имеет две переключающие контактные группы, что позволяет одновременно коммутировать две независимые цепи или использовать контакты для реализации различных схем управления и контроля.

Область применения

• промышленная автоматика;
• системы управления и контроля;
• радиоэлектронная аппаратура;
• электронные устройства;
• системы коммутации;
• аппаратура с печатным монтажом;
• ремонт и восстановление отечественной радиоэлектронной техники.

Рекомендации по применению

Перед заменой реле необходимо проверить рабочее напряжение, сопротивление обмотки, контактную схему и параметры коммутируемой нагрузки. РЭС48А-В РС4.590.205-01 следует применять в пределах установленных электрических и эксплуатационных характеристик.
