РЭС48А-В РС4.590.202-04

РЭС48А-В РС4.590.202-04 — электромагнитное реле 12 В

РЭС48А-В РС4.590.202-04 — герметичное слаботочное электромагнитное реле постоянного тока во всеклиматическом исполнении. Реле предназначено для коммутации электрических цепей в аппаратуре автоматики, управления, контроля и электронной технике.

Основные характеристики

• Тип: электромагнитное слаботочное реле;
• Исполнение: РЭС48А-В;
• Обозначение: РС4.590.202-04;
• Рабочее напряжение: 12 В (+6/-2 В);
• Род тока: постоянный;
• Сопротивление обмотки: 100 ±15 Ом;
• Ток срабатывания: не более 52 мА;
• Ток отпускания: не менее 6,8 мА;
• Контактная система: 2 переключающие группы;
• Количество замыкающих контактов: 2;
• Количество размыкающих контактов: 2;
• Сопротивление цепи контактов: не более 1,5 Ом;
• Время срабатывания: не более 10 мс;
• Время возврата: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Масса: не более 15,5 г;
• Рабочая температура: от −60 до +85 °C;
• Климатическое исполнение: В, всеклиматическое.

Конструкция и монтаж

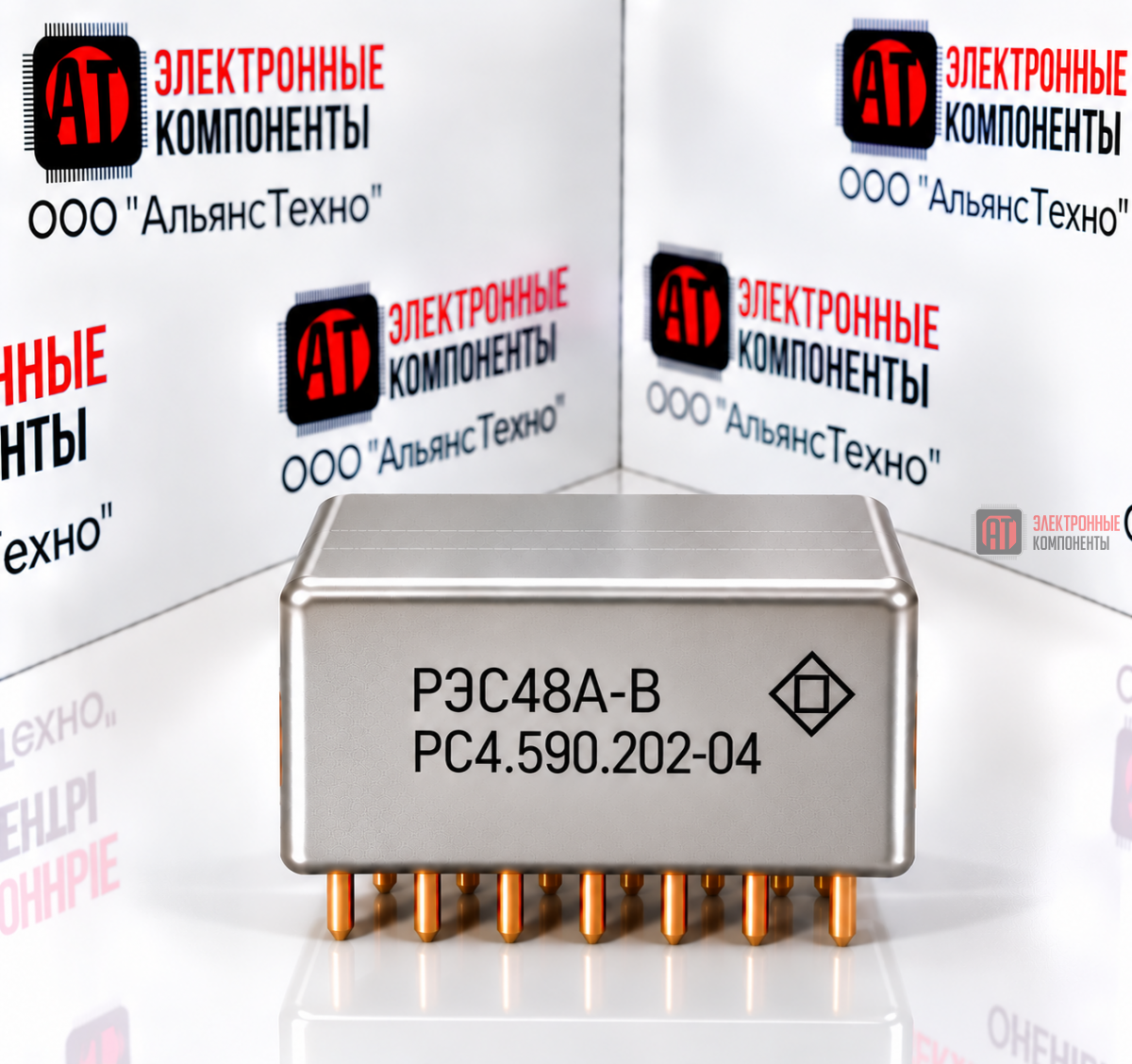

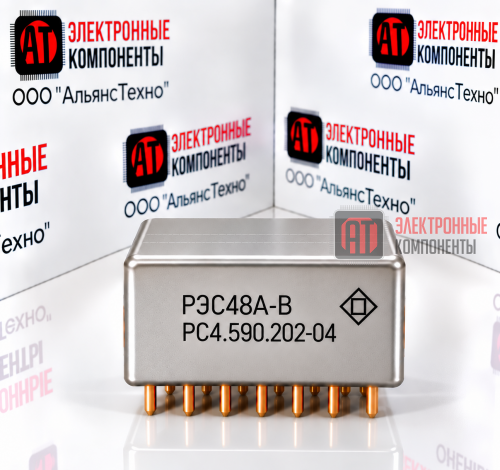

РЭС48А-В РС4.590.202-04 выполнено в герметичном корпусе со штыревыми выводами для печатного монтажа. В отличие от исполнения РЭС48Б, данная конструкция не имеет боковых угольников для крепления.

Коммутационные возможности

Максимальный коммутируемый постоянный ток составляет до 3 А, максимальный коммутируемый переменный ток — до 1,5 А. Реле предназначено для работы в электронных устройствах и коммутационных схемах с соответствующими параметрами нагрузки.

Область применения

• промышленная автоматика;
• системы управления и контроля;
• радиоэлектронная аппаратура;
• электронные устройства;
• системы коммутации;
• аппаратура с печатным монтажом;
• ремонт и восстановление отечественной радиоэлектронной техники.

Преимущества

РЭС48А-В РС4.590.202-04 сочетает компактные размеры, герметичную конструкцию, печатный монтаж и всеклиматическое исполнение. Две переключающие контактные группы позволяют использовать реле в различных схемах управления и коммутации.
