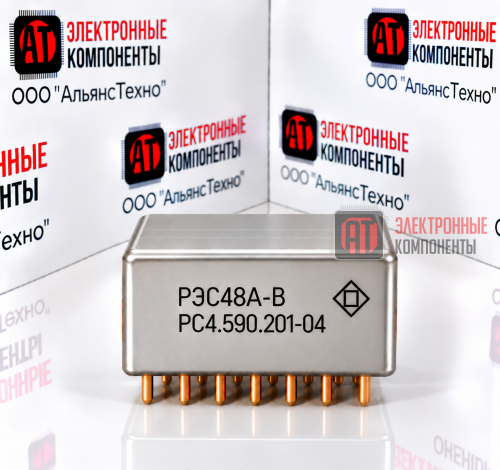

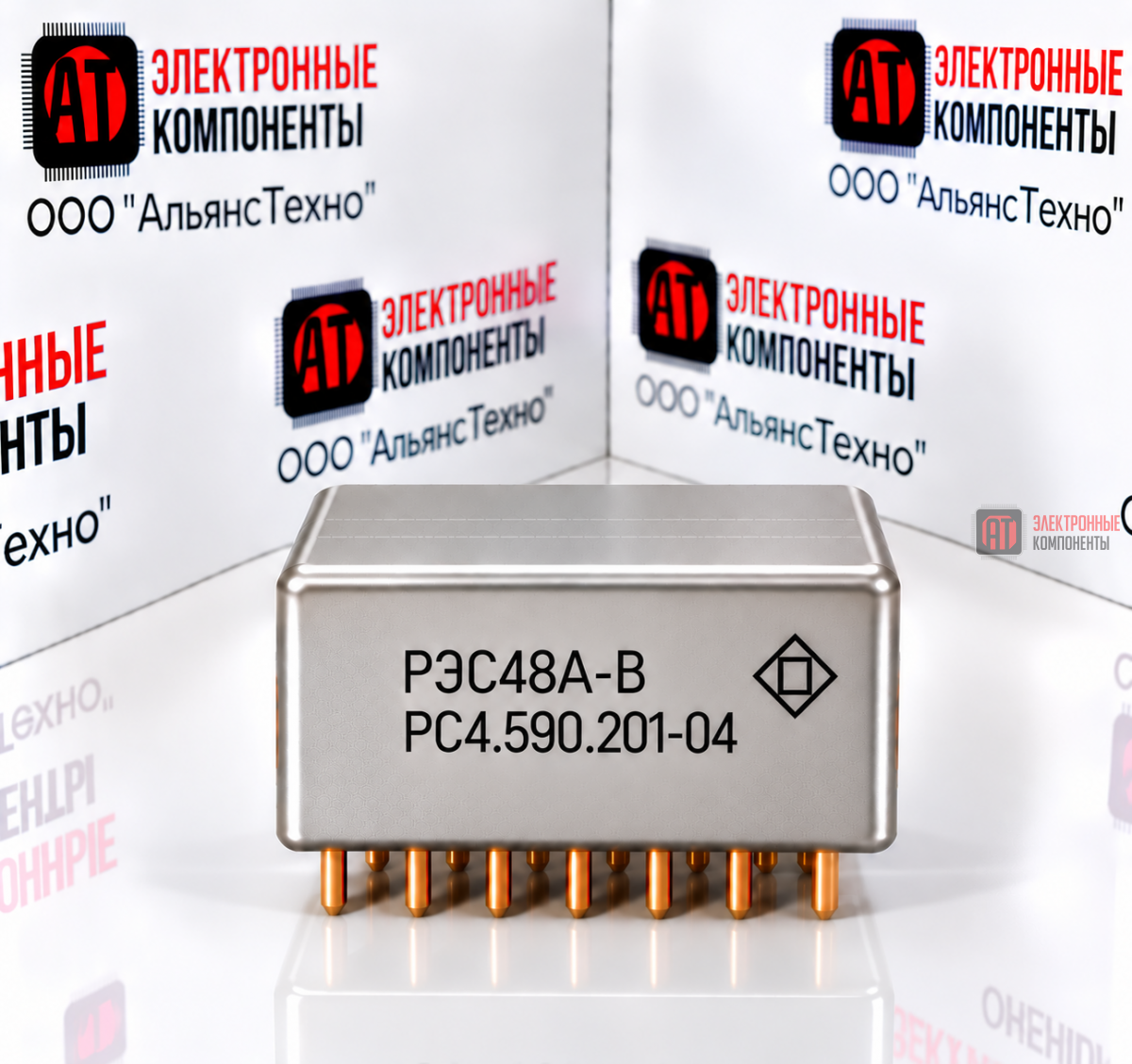

РЭС48А-В РС4.590.201-04

РЭС48А-В РС4.590.201-04 — электромагнитное реле 27 В

РЭС48А-В РС4.590.201-04 — герметичное слаботочное электромагнитное реле постоянного тока во всеклиматическом исполнении. Изделие предназначено для коммутации электрических цепей в аппаратуре автоматики, управления, контроля и электронной технике.

Основные характеристики

• Тип: электромагнитное слаботочное реле;
• Исполнение: РЭС48А-В;
• Обозначение: РС4.590.201-04;
• Рабочее напряжение: 27 В;
• Род тока: постоянный;
• Сопротивление обмотки: 600 ±60 Ом;
• Ток срабатывания: не более 23 мА;
• Ток отпускания: не менее 3 мА;
• Контактная система: 2 переключающие группы;
• Количество замыкающих контактов: 2;
• Количество размыкающих контактов: 2;
• Сопротивление электрического контакта: не более 1,5 Ом;
• Время срабатывания: не более 10 мс;
• Время возврата: не более 5 мс;
• Сопротивление изоляции: не менее 200 МОм;
• Масса: 15,5 г;
• Рабочая температура: от −60 до +85 °C;
• Климатическое исполнение: В, всеклиматическое.

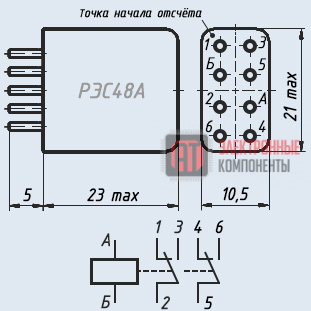

Конструкция и монтаж

РЭС48А-В РС4.590.201-04 выполнено в герметичном компактном корпусе без боковых угольников. Конструкция предназначена для применения в аппаратуре с печатным монтажом.

Коммутационные возможности

Реле используется для коммутации электрических цепей малой и средней мощности в пределах установленных характеристик контактной системы. Конкретный режим коммутации необходимо выбирать с учётом рода тока, напряжения и тока нагрузки.

Область применения

• промышленная автоматика;
• системы управления и контроля;
• радиоэлектронная аппаратура;
• электронные устройства;
• системы коммутации;
• аппаратура с печатным монтажом;
• ремонт и восстановление отечественной радиоэлектронной техники.

Всеклиматическое исполнение

Исполнение РЭС48А-В рассчитано на эксплуатацию в широком диапазоне температур. Герметичная конструкция обеспечивает защиту внутренних элементов реле от воздействия окружающей среды.

Рекомендации по применению

Перед установкой необходимо проверить рабочее напряжение обмотки, сопротивление обмотки, контактную схему и параметры коммутируемой нагрузки. РЭС48А-В РС4.590.201-04 следует применять в пределах установленных электрических и эксплуатационных характеристик.
