РЭС-48А РС4.590.203

РЭС48А РС4.590.203 18В — герметичное электромагнитное реле

РЭС48А РС4.590.203 — малогабаритное герметичное электромагнитное реле постоянного тока для печатного монтажа. Изделие предназначено для коммутации электрических цепей в электронной, измерительной, связной и управляющей аппаратуре.

Исполнение РС4.590.203 рассчитано на рабочее напряжение 18 В и имеет две группы переключающих контактов. Конструкция реле обеспечивает компактное размещение на печатной плате и надежную коммутацию электрических цепей.

Основные технические характеристики

• Тип: слаботочное электромагнитное нейтральное реле;
• Исполнение: РС4.590.203;
• Конструктивное исполнение: РЭС48А, печатный монтаж;
• Номинальное рабочее напряжение: 18 В;
• Сопротивление обмотки: 350 +17,5/−52,5 Ом;
• Ток срабатывания: не более 30 мА;
• Ток отпускания: не менее 4 мА;
• Количество переключающих групп: 2;
• Количество замыкающих контактов: 2;
• Количество размыкающих контактов: 2;
• Коммутируемый постоянный ток: до 3 А;
• Коммутируемое напряжение в указанном режиме: до 36 В DC;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Сопротивление электрического контакта: не более 1,5 Ом;
• Сопротивление изоляции: не менее 200 МОм;
• Электрическая прочность изоляции: до 500 В;
• Масса: не более 15,5 г;
• Рабочая температура: −60…+85 °C.

Конструктивное исполнение

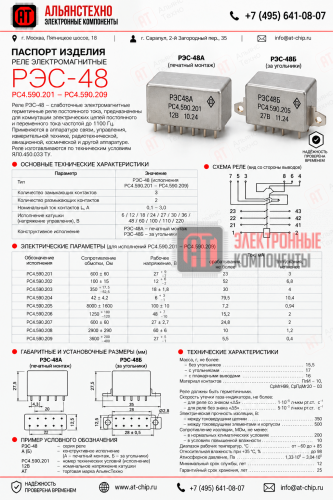

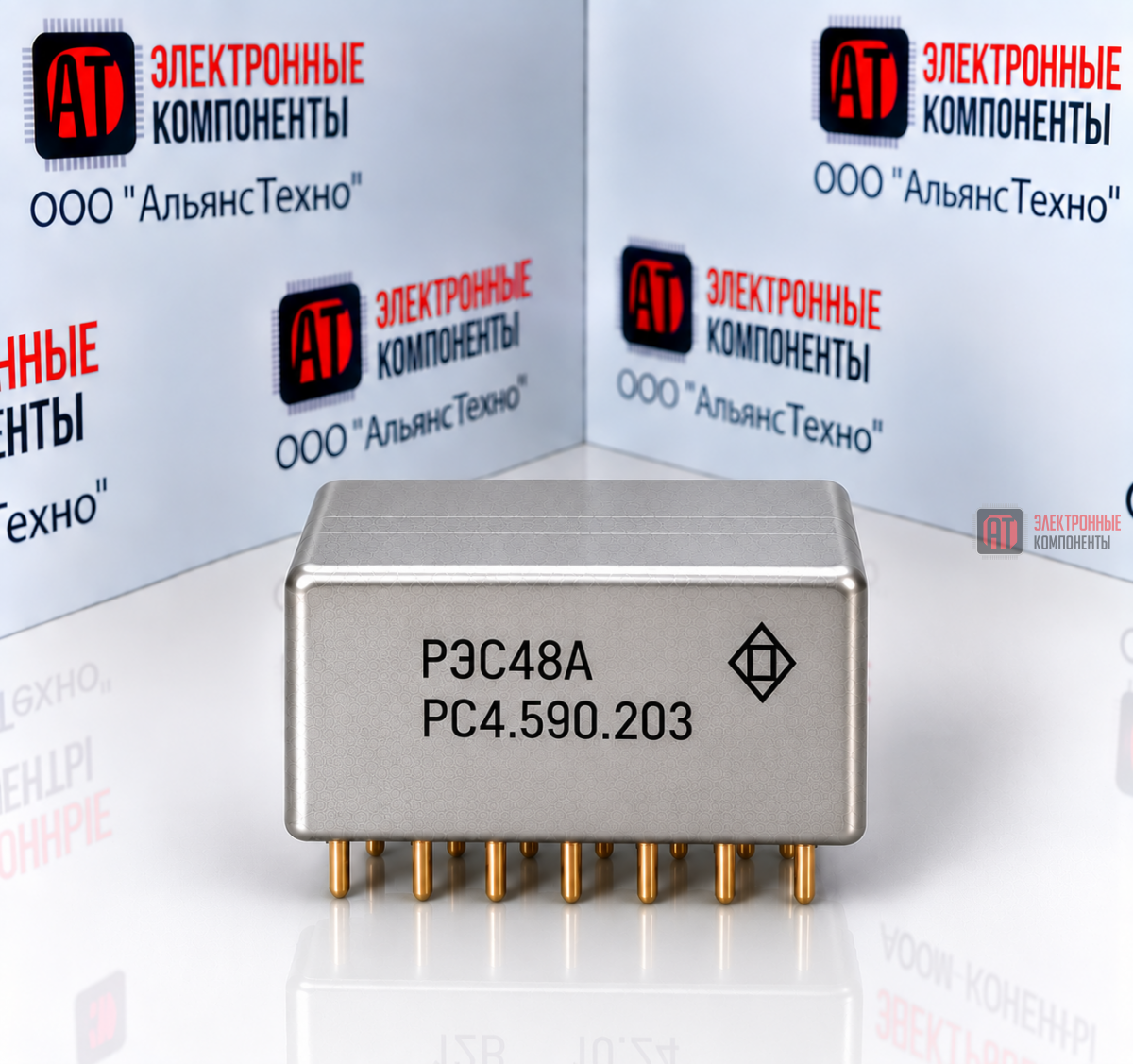

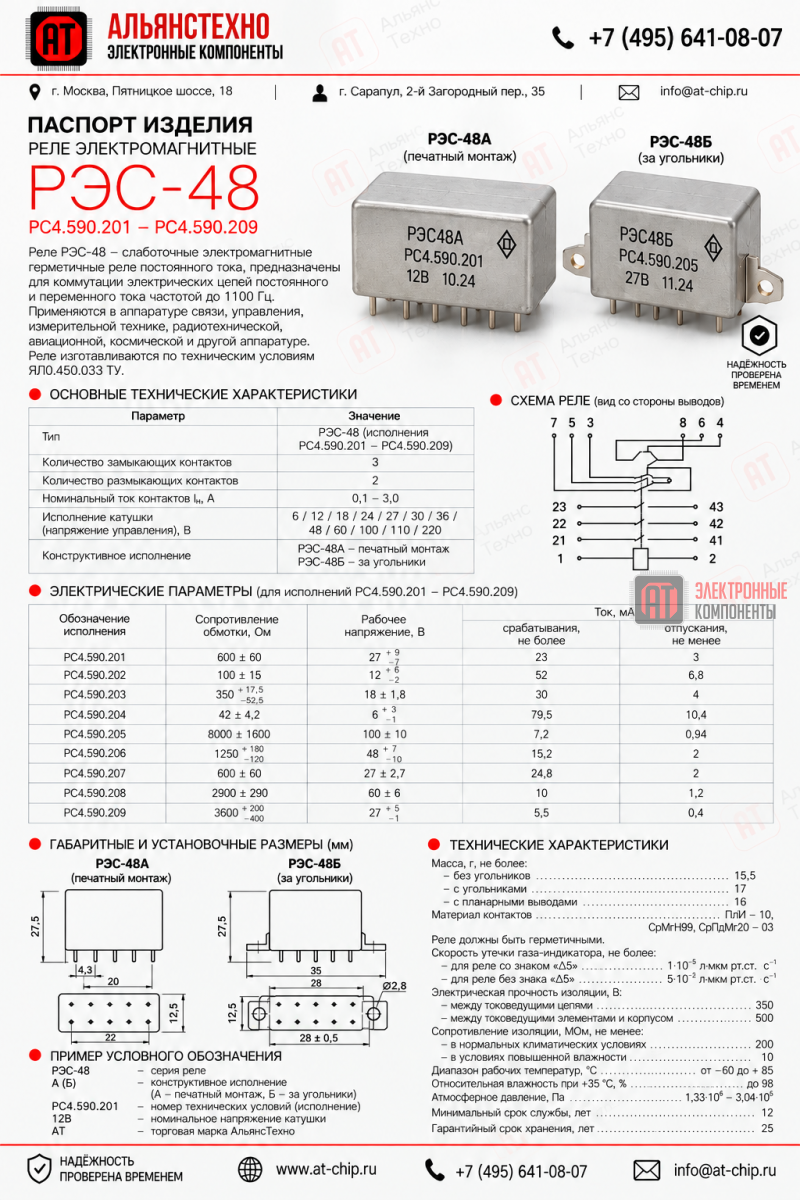

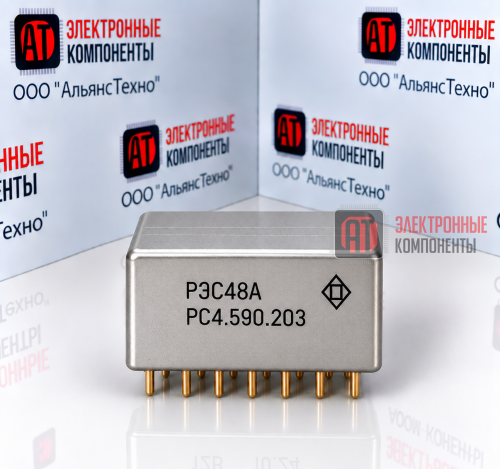

РЭС48А выполнено в герметичном металлическом корпусе с выводами для монтажа на печатную плату. Компактные габариты позволяют использовать реле в аппаратуре с ограниченным монтажным пространством.

Принцип работы

Реле является неполяризованным, двухпозиционным и одностабильным электромагнитным устройством. При подаче управляющего постоянного напряжения на обмотку происходит срабатывание контактной системы и переключение двух групп контактов. После снятия напряжения контакты возвращаются в исходное положение.

Область применения

• аппаратура связи;
• системы управления и автоматики;
• измерительная техника;
• радиоэлектронная аппаратура;
• системы коммутации сигналов;
• электронные устройства управления.

Подбор и замена

При заказе необходимо указывать полное обозначение РЭС48А РС4.590.203. Не следует заменять данное исполнение другим реле серии РЭС48 без проверки рабочего напряжения, сопротивления обмотки и параметров коммутации.

Для исполнения РС4.590.203 рабочее напряжение составляет 18 В, а сопротивление обмотки — 350 +17,5/−52,5 Ом.

Почему важно указывать полный номер исполнения

Серия РЭС48 включает несколько электрических исполнений с различными рабочими напряжениями и сопротивлениями обмоток. Поэтому при подборе необходимо ориентироваться не только на обозначение РЭС48А, но и на полный номер РС4.590.203.
