РЭС-48А РС4.590.202

РЭС48А РС4.590.202 12В — герметичное электромагнитное реле

РЭС48А РС4.590.202 — малогабаритное герметичное электромагнитное реле постоянного тока, предназначенное для коммутации электрических цепей в электронной и электротехнической аппаратуре.

Исполнение РС4.590.202 рассчитано на рабочее напряжение катушки 12 В. Реле имеет две группы переключающих контактов, компактные размеры и конструкцию для монтажа на печатную плату.

Основные технические характеристики

• Тип: электромагнитное нейтральное реле;
• Исполнение: РС4.590.202;
• Номинальное рабочее напряжение: 12 В;
• Сопротивление обмотки: 100 ± 15 Ом;
• Ток срабатывания: не более 52 мА;
• Ток отпускания: не менее 6,8 мА;
• Количество переключающих контактов: 2;
• Максимальный постоянный коммутируемый ток: 3 А;
• Максимальный переменный коммутируемый ток: 1,5 А;
• Максимальное коммутируемое напряжение постоянного тока: 220 В;
• Максимальное коммутируемое напряжение переменного тока: 150 В;
• Время срабатывания: не более 10 мс;
• Время отпускания: не более 5 мс;
• Сопротивление цепи контактов: не более 1,5 Ом;
• Сопротивление изоляции: не менее 200 МОм;
• Электрическая прочность изоляции: 500 В;
• Масса: не более 15,5 г;
• Рабочая температура: от −60 до +85 °C.

Конструктивное исполнение

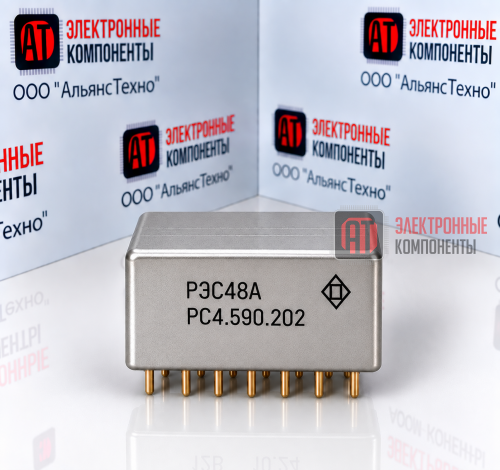

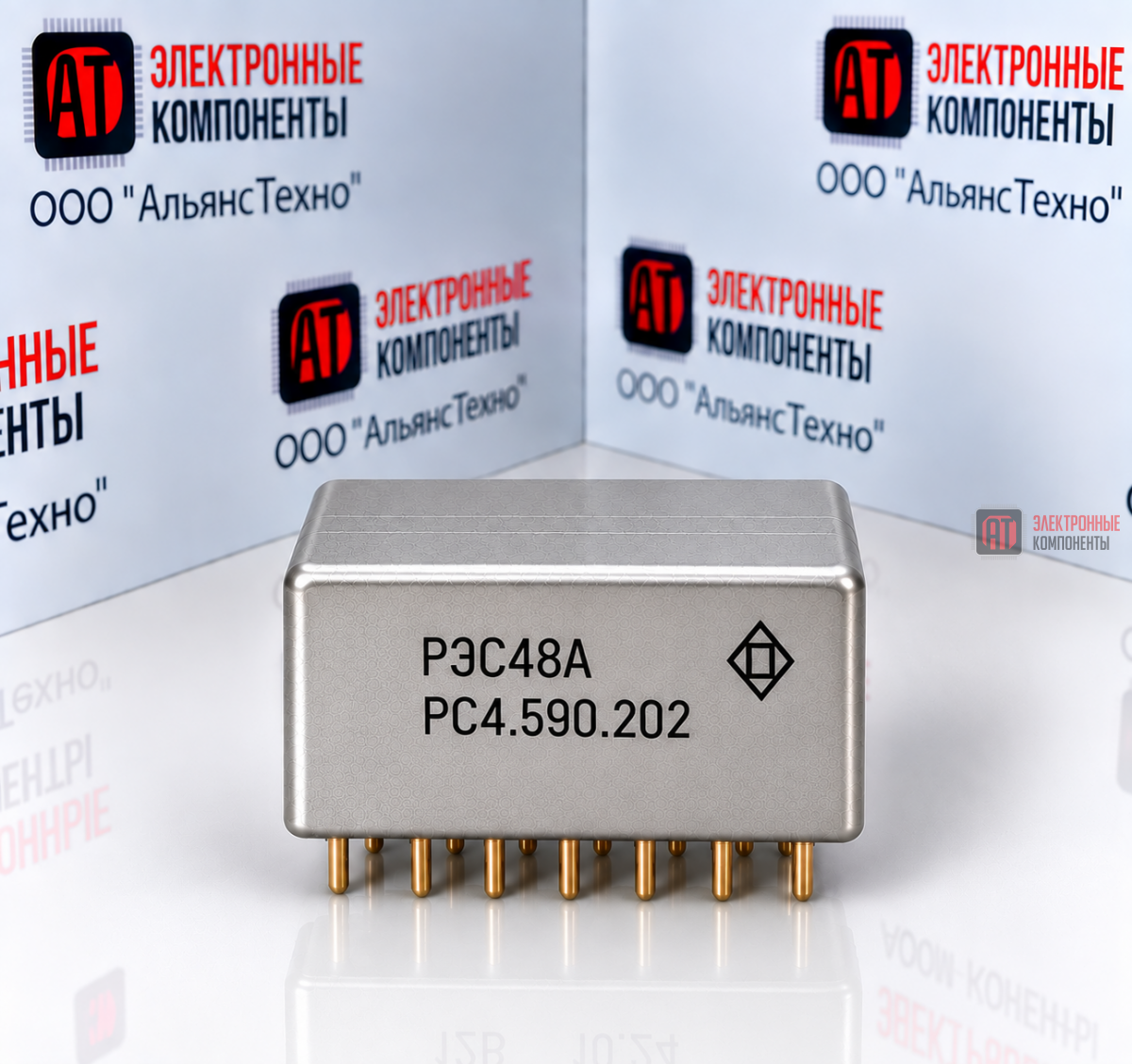

РЭС48А выполнено в герметичном металлическом корпусе с выводами для монтажа на печатную плату. Компактная конструкция позволяет устанавливать реле в составе аппаратуры с ограниченным монтажным пространством.

Область применения

Реле РЭС48А РС4.590.202 используется в электронной аппаратуре, системах управления и автоматики, аппаратуре связи, измерительных устройствах, радиотехническом оборудовании и других устройствах, где требуется надежная коммутация электрических цепей.

Подбор и замена

При выборе реле необходимо учитывать полное обозначение РС4.590.202. Несмотря на внешнее сходство изделий серии РЭС48, различные исполнения имеют разные рабочие напряжения и сопротивления обмотки.

Для РС4.590.202 рабочее напряжение составляет 12 В, а сопротивление обмотки — 100 ± 15 Ом. Не следует заменять данное исполнение на другое реле серии РЭС48 без проверки электрических параметров.

Преимущества

• герметичное исполнение;
• компактные габариты;
• монтаж на печатную плату;
• две группы переключающих контактов;
• широкий диапазон рабочих температур;
• высокое сопротивление изоляции;
• быстрое срабатывание и отпускание.
