РПКМ1-26Г3-В

Описание разъема  РПКМ1-26Г3-В

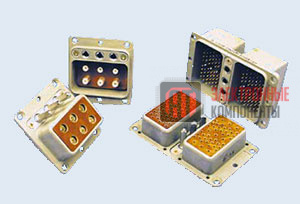

Соединитель прямоугольный РПКМ1-26Г3-В предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Вилки и розетки имеют комбинированные радиочастотные и низкочастотные контакты. Покрытие контактов: золото, серебро. Метод монтажа - пайка.
Соединители изготавливают во всеклиматическом исполнении В.
Технические условия: ОСТ В 11 0121-91; АВ0.364.040 ТУ.

Параметры разъема РПКМ1-26Г3-В

Технические характеристики соединителя РПКМ1:
- Сопротивление изоляции ...... не менее 1000 Мом;
- Синусоидальная вибрация:
- диапазон частот ...... 5-2500 Гц;
 - амплитуда ускорения ...... 150 м/с2;
- Сопротивление контактов ...... не более 10 мОм;
- Интервал рабочих температур ...... от -60 до +100 °С;
- Минимальная наработка ...... 10000 часов;
- Количество сочленений-расчленений ...... 500;
- Срок сохраняемости ...... 20 лет.

Структура условного обозначения:
РПКМ1-26Г3-В
РПКМ1 - Тип соединителя: одинарный соединитель с серебреными контактами;
26 - Количество контактов;
Г - Вид контактов: Ш – вилка (штырь); Г – розетка (гнездо);
3 - Конструктивное исполнение:
- Вилка:
- 1 – без кожуха.
- Розетка:
- 1 – без кожуха, корпус с отверстиями для крепления кожуха;
- 3 – без кожуха, корпус без отверстий для крепления кожуха;
- 4 – с кожухом (не изготовляется);
0/1 - Дополнительное обозначение номера для радиочастотных контактов;
В - Всеклиматическое исполнение.
