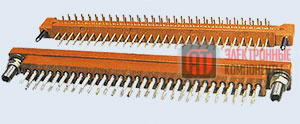

ГРППМ10-64ГПЛ2-В

Описание

Соединители электрические низкочастотные прямоугольные ГРППМ10-64ГПЛ2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, для объемного и печатного монтажа.

Параметры

Технические характеристики:
Рабочий ток на контакт, А, не более 1
Напряжение, В (ампл.), 100
Испытательное напряжение, В (ампл.), 500
Сопротивление контактов, Ом, не более 0,01
Емкость между любыми контактами, пФ, не более:
- шаг 5мм 3
- шаг 2,5мм и 3мм 4
Число сочленений-расчленений 250
Минимальная наработка, ч 10000
Минимальный срок сохраняемости, лет 12
Вид покрытия контактов - золото, серебро.

Структура условного обозначения:

ГРППМ10-64ГПЛ2-В
ГРППМ - соединитель прямоугольный малогабаритный;
10 - порядковый номер разработки;
64 - количество контактов;
Часть соединителя: Ш - вилка; Г - розетка;
Конструктивное исполнение:
- О - розетки неплавающие с контактами под объёмный монтаж;
- ПЛ - розетка плавающая с контактами под объёмный монтаж;
- Б - вилка угловая под печатный монтаж с уменьшенным межрядным расстоянием хвостовиков штырей; отсутствие буквы - розетки прямые под печатный монтаж; вилки угловые под печатный монтаж
Покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81
