АОТ101ВС оптопара транзисторная

Описание АОТ101ВС оптопара транзисторная

АОТ101ВС - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.

оптопара транзисторная АОТ101ВС широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики АОТ101ВС оптопара транзисторная :

АОТ101ВС
Оптопары транзисторные АОТ101ВС, двухканальные, состоящие из эпитаксиальных излучающих диодов на основе соединения галлий-алюминий-мышьяк и кремниевых фототранзисторов.
Применяются для электронной коммутации однополярного тока с гальванической привязкой между входом и выходом.

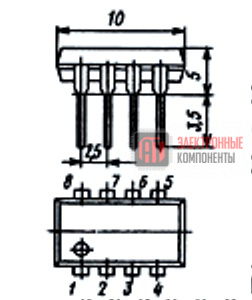

Выпускаются в пластмассовом корпусе.
Масса прибора не более 3 г.

Некоторые электрические параметры.
- Входное напряжение при iвх=15 мА,
- не более ...... 1,7 В
- типовое значение ...... 3,3 В
- Входное напряжение при iвх=5 мА,
- не более ...... 1,6 В
- типовое значение ...... 1,2 В
- Выходное остаточное напряжение:
- при iвх=2,5 мА и iвых=0,5 мА, не более ...... 0,4 В
- типовое значение 0,2 В при iвх=10 мА (для АОТ101АС при iвых=1,5 мА, АОТ101БС при iвых=10 мА), не более ...... 0,4 В
- Ток утечки па выходе при iвх=0 и uобр=10 В,
- не более ...... 10 мкА
- типовое значение ...... 1 мкА
- Сопротивление изоляции при uиз=500 В,
- не менее ...... 1011 Ом
- типовое значение ...... 1012 Ом
- Время нарастания и спада выходного сигнала при uком=10В, iвх=10мА и rн=100 Ом,
- не более ...... 10 мкс
- типовое значение ...... 3 мкс.

Предельные эксплуатационные данные.
- Коммутируемое напряжение ...... 15 В
- Обратное входное напряжение ...... 1,5 В
- Напряжение изоляции при Т=+25±10°С ...... 1,5 кВ
- Входной ток при Т=-1О..+5О°С ...... 20 мА
- Температура окружающей среды ...... -60..+70 °С.
