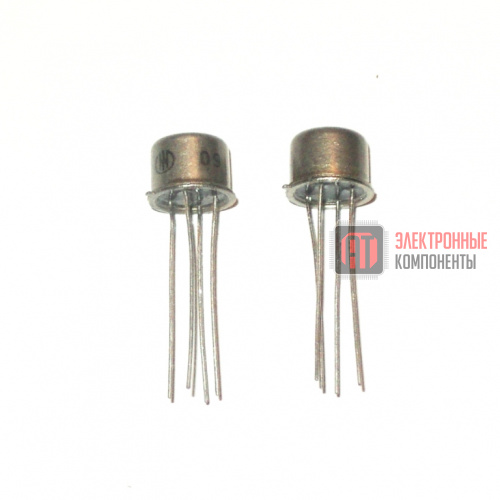

АОД101Е оптопара диодная

Описание товара:

АОД101Е оптопара - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. <br> АОД101Е оптопара широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.

Описание товара

Описание АОД101Е оптопара диодная

АОД101Е - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.

оптопара диодная АОД101Е широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики АОД101Е оптопара диодная:

АОД101Е
Оптопары диодные.
Образованы излучающим диодом на основе соединения арсенид-галлий-алюминий и кремниевым фотодиодом.
Предназначены для гальванической развязки электрических цепей между которыми осуществляется информационная связь. Выпускаются в металлическом корпусе.
Масса прибора не более 1,1 г.

Некоторые электрические параметры.

- Входное напряжение iвх=10мА, не более:
- 3ОД101А, 3ОД101Б, 3ОД101В, 3ОД101Г, АОД101А, АОД101Б, АОД101В, АОД101Г- 1,5 В
- АОД101Д -1,8 В.
- Коэффициент передачи тока при iвх=10мА, не менее:
- 3ОД101А, АОД101А, АОД101Д - 1% .
- 3ОД101В, АОД101В - 1,2%.
- 3ОД101Б, 3ОД101Г, АОД101Б - 0,5%.
- АОД101Г - 0,7%.
- Ток утечки на выходе при максимальном обратном напряжении, не более:
- 3ОД101А, 3ОД101В, 3ОД101Г, АОД101А, АОД101В - 2 мкА.
- 3ОД101Б, АОД101Б - 8 мкА.
- АОД101Г- 10 мкА.
- АОД101Д - 5 мкА.
- Время нарастания и спада выходного импульса при iвх=20 мА, не более:
- 3ОД101А, АОД101А - 100 нс.
- АОД101Д - 250 нс.
- 3ОД101Б, 3ОД101Г, АОД101Б, АОД101Г - 500 нс.
- 3ОД101В, АОД101В - 1000 нс.
- Сопротивление изоляции оптопары при напряжении между входом и выходом 100 В, не менее:
- 3ОД101А, 3ОД101Б, 3ОД101В, 3ОД101Г, АОД101А, АОД101Б, АОД101В, АОД101Д - 109 Ом.
- АОД101Г - 109 Ом.
- Проходная емкость, не более - 2 пф.

Предельные эксплуатационные данные.
- Обратное выходное напряжение:
- 3ОД101А, 3ОД101В, АОД101А, АОД101В, АОД101Г, АОД101Д - 15 В.
- 3ОД101Б, АОД101Б - 100 В.
- 3ОД101Г - 40 В.
- Импульсное обратное выходное напряжение при tи 100 нс и q 2:
- 3ОД101А, 3ОД101В - 20 В.
- 3ОД101Б - 120 В.
- 3ОД101Г - 60 В.
- Обратное входное напряжение - 3,5 В.
- Напряженно изоляции - 100 В.
- Постоянный или средний входной ток - 20 мА.
- Импульсный входной ток при tи 100 мкс - 100 мА.
- Температура окружающей среды - -50..+70 °С.
