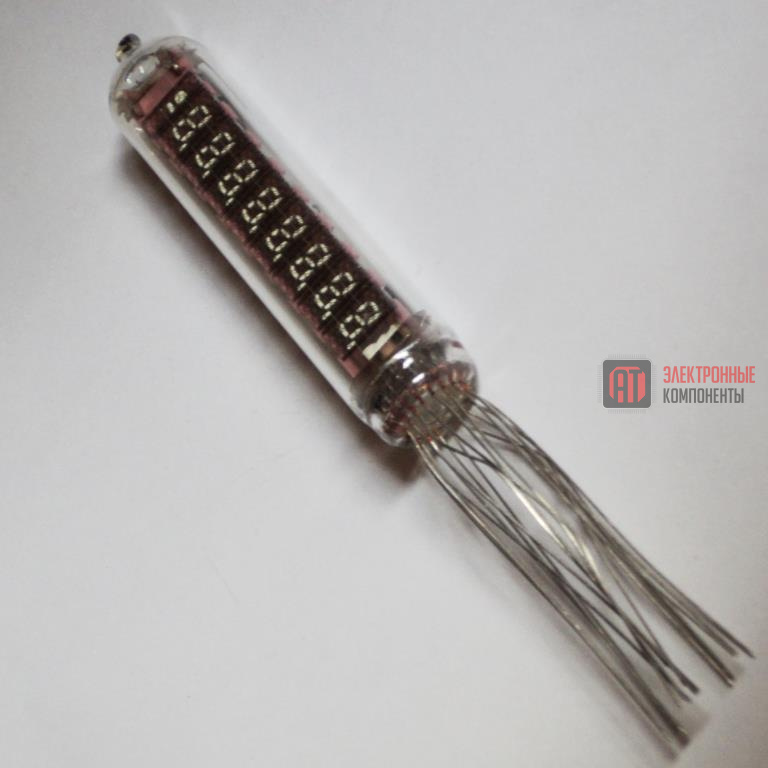

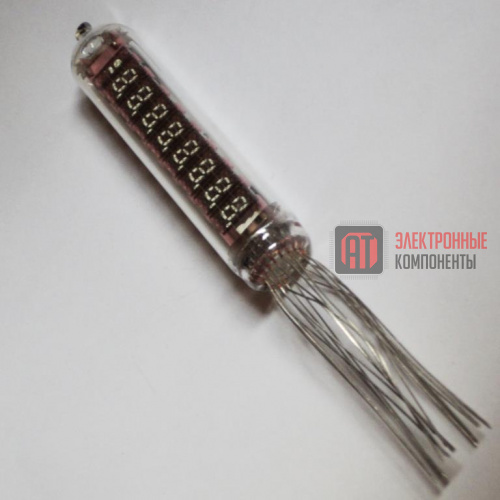

ИВ-21 люминесцентный вакуумный индикатор

Описание ИВ-21 люминесцентный вакуумный индикатор.

ИВ-21 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Люминесцентный вакуумный индикатор ИВ-21 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики ИВ-21 люминесцентный вакуумный индикатор:

ИВ-21
Люминесцентный вакуумный миниатюрный индикатор.
ИВ-11 предназначен для формирования цифр (0...9) и точки из отдельных светящихся сегментов, расположенных в одной плоскости, в аппаратуре широкого применения.
Свечение - зеленое.
Долговечность не менее 5000 ч.
Размер знакоместа: 2,4 Х 5 мм. Число разрядов девять.
Изображение формируется из светящихся анодов-сегментов.
Цвет свечения - зелёный.
Масса 13 г.
Яркость свечения -150-300 кд/м2.
Угол обзора -80°.
Ток накала -30-40 мА.
Ток анода-сегмента (в импульсе) -1 мА.
Ток анодов-сегментов восьми разрядов суммарный -12-20 мА.
Ток сетки одного разряда (в импульсе) -1-2 мА.
Напряжение накала - 5+0,25 В-0,4 В.
Напряжение анодов и сетки (в импульсном режиме) -50 В.
Скважность -8.
Наработка-5000ч.
