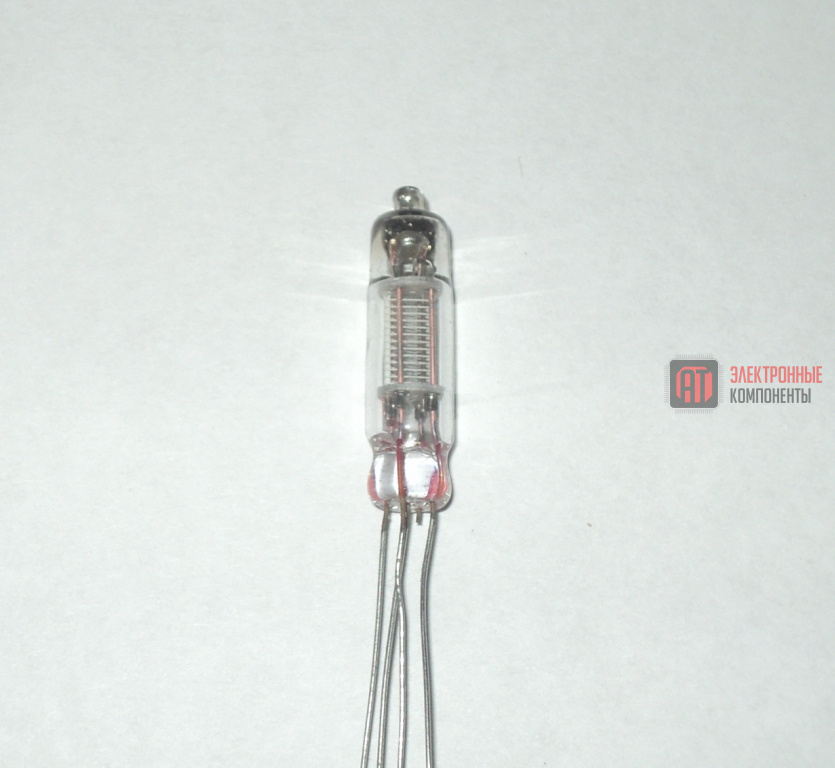

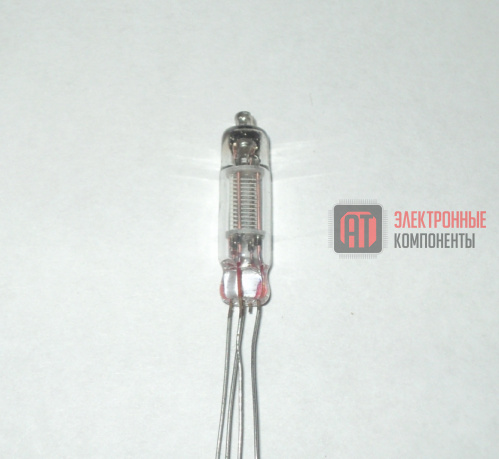

ИВ-15 люминесцентный вакуумный индикатор

Описание ИВ-15 люминесцентный вакуумный индикатор.

ИВ-15 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Люминесцентный вакуумный индикатор ИВ-15 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики ИВ-15 люминесцентный вакуумный индикатор:

ИВ-13
Люминесцентный вакуумный миниатюрный индикатор.
ИВ-13 предназначен для формирования цифр (0...9) и точки из отдельных светящихся сегментов, расположенных в одной плоскости, в аппаратуре широкого применения.
Свечение - зеленое.
Долговечность не менее 5000 ч.
Масса не более 11 г.
Напряжение накала - 0,8 В.
Ток накала - 42±5 мА.
Напряжение анода - 50 В.
Напряжение сетки запирающее, не менее -7 В.
Напряжение сетки в режиме индикации, не менее - 0,5В
Ток анода в режиме индикации, не более - 0,85 мА.
Ток сетки в режиме индикации, не менее - 1,5 мкА.
Сила света излучаемая анодом, не менее - 1 мкд.
Яркость свечения, не менее - 600 кд/м?.
Предельные режимы индикатора ИВ-15
Напряжение накала - 0,65 - 0,9 В.
Напряжение анода, не более - 55 В.
Напряжение сетки, не менее ; -27 В.
Ток катода, не более - 1 мА.
Мощность, рассеиваемая анодом, не более - 50 мВт.
