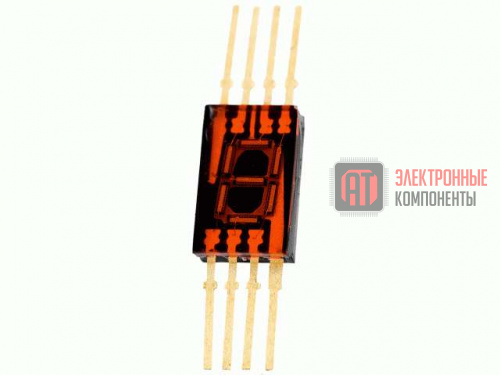

АЛС320Д цифровой индикатор

Описание АЛС320Д цифровой индикатор.

АЛС320Д - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Цифровой индикатор АЛС320Д широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики АЛС320Д цифровой индикатор:

АЛС320Д
Цифровой индикатор, на основе соединений галлий-фосфор-мышьяк 3ЛС320Д, 3ЛС320Г, АЛС320А, АЛС320Г и галлий-фосфор 3ЛС320В, АЛС320Б, АЛС320В, эпитаксиальные.
Предназначены для визуальной индикации. Индикаторы имеют семь сегментов, излучающие свет при воздействии прямого тока.
Различные комбинации сегментов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9.
Выпускаются в пластмассовом корпусе.
Тип прибора определяется по цвету корпуса и цветными точками. Цвет корпуса 3ЛС320А, 3ЛС320Г, АЛС320А, АЛС320Г - красный; 3ЛС320Б, 3ЛС320В, АЛС320Б, АЛС320В - зеленый. Цветные точки АЛС320А, АЛС320Б точек не имеют, у АЛС320В, АЛС320Г - одна белая, 3ЛС320А, 3ЛС320Б - одна белая и одна желтая у 3ЛС320В, 3ЛС320Г - одна белая и две желтые.
Высота знака 5 мм.
Масса прибора не более 0,3 г.

Некоторые электрические и световые параметры:
Цвет свечения:
3ЛС320А, 3ЛС320Г, АЛС320А, АЛС320Г красный.
3ЛС320Б, 3ЛС320В, АЛС320Б, АЛС320В - зеленый.
Сила света одного сегмента при iпр=10 мА, не менее:
3ЛС320А, АЛС320А - 0,4 мкд.
3ЛС320Б, АЛС320Б - 0,15 мкд.
3ЛС320В, АЛС320В - 0,25 мкд.
3ЛС320Г, АЛС320Г - 0,6 мкд.
Длина волны изучения в максимуме спектральной плотности:
3ЛС320А, 3ЛС320Г, АЛС320А, АЛС320Г - 0,62..0,67 мкм.
3ЛС320Б, 3ЛС320В, АЛС320Б, АЛС320В - 0,55 0,57 мкм.
Постоянное прямое напряжение при iпр=10 мА, более:
3ЛС320А, 3ЛС320Г, АЛС320А, АЛС320Г - 2 В.
3ЛС320Б, 3ЛС320В, АЛС320Б, АЛС320В - 3 В.
Предельные эксплуатационные данные:
Постоянное обратное напряжение:
3ЛС320А, 3ЛС320Г, АЛС320А, АЛС320Г - 2 В.
3ЛС320Б, 3ЛС320В, АЛС320Б, АЛС320В - 5 В.
Постоянный прямой ток через один сегмент:
при Т<+60°С 12 мА.
при Т=+60..+70°С 10 мА.
Импульсный прямой ток через один сегмент при tи=1 мс и q=12 - 60 мА.
Температура окружающей среды ; -60..+70°С.
