3ЛС338А-2 цифровой индикатор

Описание 3ЛС338А-2 цифровой индикатор.

3ЛС338А-2 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.

Цифровой индикатор 3ЛС338А-2 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики 3ЛС338А-2 цифровой индикатор:

Индикаторы знакосинтезирующие 3ЛС338А-2, фосфидогаллиевые, эпитаксиально-диффузионные.
Предназначены для визуальной индикации.

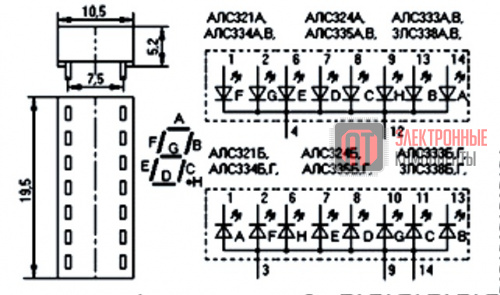

Индикаторы 3ЛС338А-2, 3ЛС338Б-2 имеют семь сегментов и децимальную точку, 3ЛС338А-1 содержит элементы с общим катодом, 3ЛС338Б-2 с общим анодом. Индикатор 3ЛС338В-2 имеет три сегмента, два полусегмента и децимальную точку и формирует знаки полярности и переполнения, излучающие свет при воздействии прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией индикаторов 3Лc338a-2, 3ЛС338Б-2, позволяют воспроизводить цифры от 0 до 9 и децимальную точку, 3ЛС338b-2 - знак переполнения «±1», знаки полярности « + » и «-» и децимальную точку.
Выпускаются в пластмассовом корпусе.
Высота знака 7 мм.
Масса прибора не более 2,5 г.

Основные технические параметры знакосинтезирующего индикатора 3ЛС338А-2:
Цвет излучения (свечения): зеленый;
Высота знаков: 7 мм;
Сила света одного сегмента: 0,15 мкд;
Постоянное прямое напряжение: не более 3,5 В при 20 мА;
Максимально допустимый постоянный прямой ток: 25 мА;
Максимальный импульсный ток: 200 мА;
Максимально допустимое обратное постоянное напряжение: 5 В.
