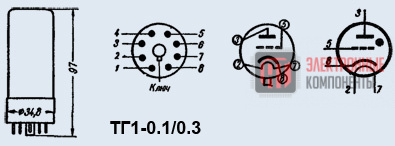

ТГ1-0.1/0.3

Описание ТГ1-0.1/0.3

ТГ1-0.1/0.3 относится к разделу электровакуумных приборов и ламп различного назначения.
По конструкции ТГ1-0.1/0.3 состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГ1-0.1/0.3:

ТГ1-0.1/0.3
Тиратрон с подогревным катодом.
Предназначен для работы в выпрямительных устройствах, релейных и релаксационных схемах.
Выпускается в стеклянном оформлении.
Баллон наполнен аргоном.
Катод оксидный, косвенного накала.
Время разогрева 30 сек.
Работает в вертикальном положении, цоколем вниз.
Температура окружающей среды от -50 до +85°С.
Охлаждение естественное.
Срок службы - не менее 500 ч.

Основные технические характеристики ТГ1-0.1/0.3:
• Напряжение накала ..... 6,3 В
• Ток накала ..... 0,66 мА
• Амплитуда прямого и обратного напряжения анода ..... 300 В
• Средний ток анода ..... 75 мА
• Амплитуда тока анода ..... 300 мА
• Падение напряжения ..... не более 20 В
• Амплитуда пускового импульса ..... не более 100 В
• Длительность пускового импульса 5 мкс
• Вентильная прочность при ia = ia max ..... не менее 300 В
• Контрольные точки пусковой характеристики:
   - первая при постоянном напряжении на аноде 110 В ..... от –14 до –10 В
   - вторая при постоянном напряжении на аноде 220 В ..... от –29 до –21 В

Предельно допустимые режимы эксплуатации ТГ1-0.1/0.3:
• Температура окружающей среды ..... -60…+70°С
• Напряжение накала ..... 5,7 – 6,9 В
• Амплитуда напряжения анода ..... 300 В
• Напряжение между катодом и подогревателем ..... 100 В
• Напряжение между двумя любыми электродами ..... 350 В
• Наибольший ток в цепи анода в импульсе ..... 300 мА
• Наибольшее значение среднего тока в цепи анода:
   - выпрямительный режим ..... 75 мА
   - релаксационный режим ..... 2 мА
• Сопротивление резистора в цепи сетки ..... 100-500 кОм
