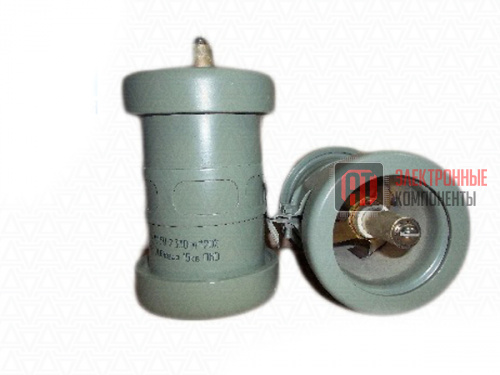

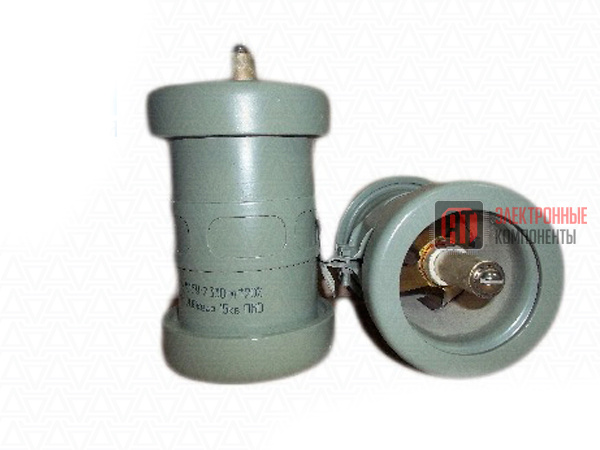

К15У-2 10кВ 150 пф 75квар

Описание

Конденсаторы К15У применяются в промышленном оборудовании и бытовой технике, используясь для осуществления емкостных связей, фиксированной настройки и подстройки мощных высокочастотных контуров, устранения либо смягчения помех, защиты приборов от перенапряжений, при проектировании конденсаторных электродвигателей, в устройствах для электросварки.

Конденсаторы представлены следующими видами: К15У-1, К15У-2, К15У-2Б, К15У-2С.

Технические характеристики К15У:

Номинальная емкость, допустимая реактивная мощность и номинальное напряжение высокой частоты для конденсаторов К15У приведены в таблице:

Конструктивное исполнение высоковольтных керамических конденсаторов типов К15У-1 и К15У-2 - неизолированное.

Работа в непрерывном и импульсном режиме в цепях напряжения:

- высокочастотного переменного - до 25 кВ;

- постоянного - до 30 кВ.

Допуск - ±10%; ±20%.

Тангенс угла потерь - не более 0,0012.

Минимальная наработка на отказ - не менее 500 ч.

Габаритные размеры:

- диаметр К15У-1 - не более 180 мм;

- длина К15У-1 - не более 30 мм;

- диаметр К15У-2 - не более 132 мм;

- длина К15У-2 - не более 180 мм.

Масса:

- К15У-1 - не более 1800 г;

- К15У-2 - не более 6500 г.

Варианты исполнения конденсаторов К15У в зависимости от вида приёмки:

- отдел технического контроля - ОТК;

- особо стойкие - ОС;

- приемка заказчика - ПЗ;

- военная приемка - ВП.

Условия эксплуатации:

Температура окружающей среды - от -60? C до +155? C.

Атмосферное давление - от 0,67 кПа до 106,7 кПа (от 5 мм рт. ст. до 800 мм рт. ст.).

Механические вибрационные нагрузки:

- частотный диапазон - от 1 Гц до 200 Гц;

- ускорение - не более 100 м/с².

Ускорение ударных нагрузок:

- многократного действия - не более 400 м/с²;

- однократного действия - не более 5000 м/с².
