ВТМ-4А

Описание

Трансформаторы ВТМ-4А вращающиеся служат в качестве элементов, преобразующих угол поворота какого-либо элемента в электрический сигнал, амплитуда которого пропорциональна либо синусу угла поворота, либо косинусу, либо самому углу, частота сигнала равна частоте питающей сети.
Все вращающиеся трансформаторы имеют на статоре и на роторе по две распределённых обмотки, магнитные оси которых расположены в пространстве под углом 90° относительно друг друга.
Питание трансформатора вращающегося ВТМ-4А подаётся в обмотку, расположенную на том узле, который имеет 20 пазов.
У вращающихся трансформаторов большого габарита таким узлом является ротор, а у трансформаторов малого габарита - статор.
Для удобства подключения в схемах, некоторые вращающиеся трансформаторы имеют выводы от средних точек обмоток.
Эти машины могут быть применены в счётно-решающих устройствах и для создания высокоточных систем электрической синхронной связи в трансформаторном режиме.
    Все выпускаемые вращающиеся трансформаторы предназначены для применения в условиях изменения температуры в широких пределах и значительных механических нагрузок.
    Вращающийся трансформатор ВТМ-4А бесконтактный, встраиваемого исполнения предназначен для работы в качестве датчика углового положения.

    Технические характеристики изделий трансформаторы ВТМ-4А вращающиеся:
    Температура окружающей среды от -60°С до +50°С;
    Относительная влажность воздуха до 98% при 20°С;
    Номинальное напряжение возбуждения ВТМ-4А - 60В;
    Номинальная частота напряжения возбуждения - 400Гц;
    Ток холостого хода - 43мА;
    Погрешность отображения синусной зависимости - 1,00%;
    Частота вращения - 2000об/мин.;

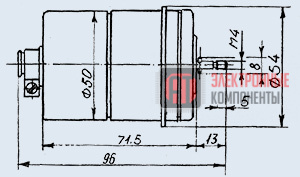

    Габаритные размеры:
     - длина - 96мм;
     - диаметр - 54мм;
    Масса ВТМ-4А - 0,35кг; Срок службы - 8 лет.
