ДЛ153-1250-22

Описание

Диод ДЛ153-1250-22 лавинный кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц.
Выпускаются в металлокерамическом корпусе таблеточной конструкции.
Охлаждение воздушное или принудительное.
Обозначение типономинала приводится на корпусе.

Параметры и характеристики

Средний прямой ток - 1250 А
Повторяющееся импульсное обратное напряжение - 2200 В
Масса диода не более 600 г.
Тип применяемого охладителя - o153, o253.

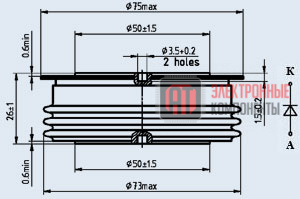

Габаритные размеры:
- диаметр - 75 мм
- высота - 26 мм

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• fд, кГц - Рабочая частота диода
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Uпр и макс, В - Импульсное прямое напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Iпр уд макс, А - Максимально допустимый ударный ток
• Tпер макс,°C - Максимальная температура перехода
• Iобр и п макс, мА - Повторяющийся импульсный обратный ток

Uпр и макс, В	не более 2
Iпр ср макс, А	1250
Uобр и п макс, В	2200
Iпр уд макс, А	26000
Tпер макс,°C	175
Iобр и п макс, мА	50
