В7-320-4

Описание

Диод В7-320-4 применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.

Характеристики

Диод кремниевый диффузионный быстродействующий.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 10 кГц и повышенной температуре.
Выпускаются в металлокерамическом корпусе таблеточной конструкции.
Средний прямой ток - 320 А
Охлаждение воздушное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе или на специальной бирке.

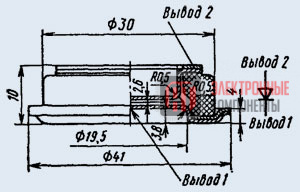

Габаритные размеры:
- диаметр - 36 мм
- высота - 10 мм
Масса диода не более 40 г.

Условное обозначение диодов:

Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.

Материал	Кремний
Uoбp макс, В	530
tвoc обр, мкс	15
Uпр и макс, В	не более 1.25
Ioбp и макс, мА	30
